Kia Picanto: Система управления двигателем / Масляный регулирующий клапан CVVT (OCV)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Регулирующий масляный клапан CVVT (OCV)

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	6,9–7,9 [20°C (68°F)]
Ток управления (мА)	100 - 1000
Номинальное напряжение (В)	12
Сопротивление изоляции (МОм)	50 [500 В пост. тока/1 мин]
Приколоть	2

Описание и работа

Описание

Непрерывный Система изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с ECM управляющий сигнал рассчитывается по частоте вращения двигателя и нагрузке.

К при управлении CVVT происходит перекрытие или недопуск клапанов, что делает лучшая экономия топлива, снижение выхлопных газов (NOx, HC) и улучшение двигателя производительность за счет снижения насосных потерь и внутреннего эффекта рециркуляции отработавших газов, улучшения стабильность горения и объемный КПД, а также увеличение работа по расширению.

Эта система состоит из

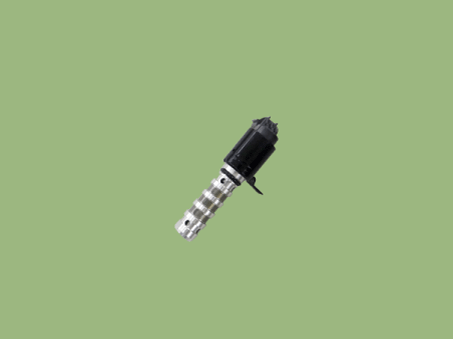

- Клапан управления маслом CVVT (OCV), который подает моторное масло в кулачковый фазовращатель или отсекает моторное масло от кулачкового фазовращателя в соответствии с управляющий сигнал PWM (импульсный с модуляцией) ECM.

- Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу моторного масла.

моторное масло, поступающее из клапана управления маслом CVVT, изменяет кулачок фазы в прямом (Intake Aduance / Exhaust Retard) или обратном (Intake Retard / Exhaust Advance) направление вращения двигателя на вращая ротор, соединенный с распределительным валом внутри фазовращателя.

Принципиальные диаграммы

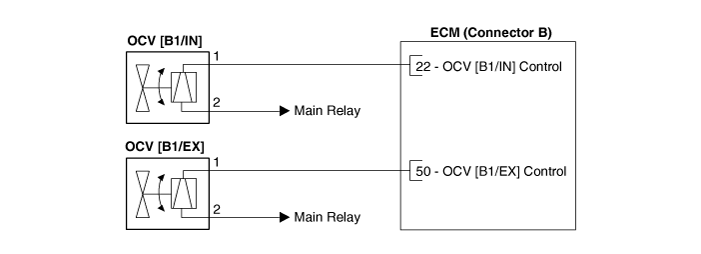

Принципиальная электрическая схема

[В]

[М/Т]

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем OCV.

3.	Измерьте сопротивление между клеммами 1 и 2 OCV.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 6,9–7,9 [20°C(68°F)]

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините разъем клапана управления маслом CVVT (А).

Снимите клапаны, ослабив крепежный болт (В).

Болт крепления масляного клапана CVVT:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

[Банк 1 / Впуск]

[Банк 1/выхлоп]

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Примечание что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Нанесите моторное масло на уплотнительное кольцо клапана.

1.	Установите в порядке, обратном снятию.
