Kia Picanto: Система управления двигателем / Электромагнитный клапан управления продувкой (PCSV)
Технические характеристики
Элемент
|
Спецификация
|
Сопротивление катушки (Ом)
|
18,5–22,5 [23°C (73,4°F)]
|
Приколоть
|
2
|

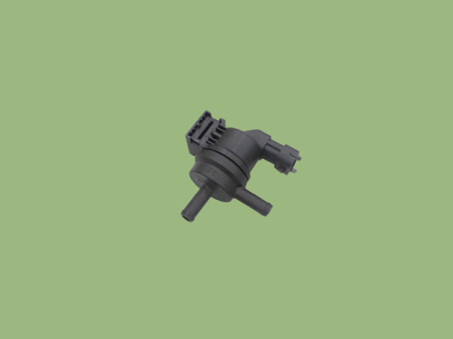

Описание и работа
Установлен
на расширительном бачке электромагнитный клапан управления продувкой (PCSV) управляет
проход между адсорбером и впускным коллектором. Этот соленоид
клапан открыт, когда ECM заземляет линию управления клапаном. Когда
проход открыт (PCSV включен), пары топлива, хранящиеся в адсорбере,
переносится на впускной коллектор.
Принципиальные диаграммы
|

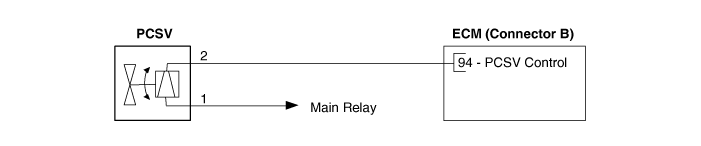

Принципиальная электрическая схема
|
Процедуры ремонта
|
2.
|
Отсоедините разъем PCSV.
|
|
3.
|
Измерьте сопротивление между клеммами 1 и 2 PCSV.
|
|
4.
|
Убедитесь, что сопротивление находится в пределах спецификации.
|
Спецификация: 18,5–22,5 [23°C (73,4°F)]
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите воздухоочиститель.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
3.
|

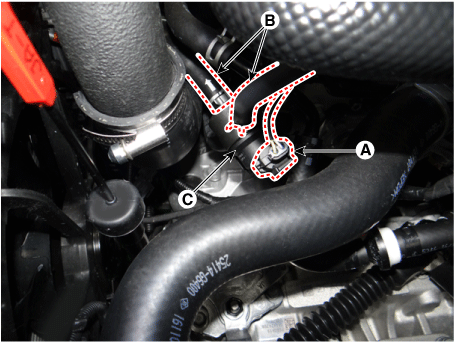

Отсоедините разъем электромагнитного клапана управления продувкой (А).
|
|
4.
|
Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.
|
|
5.
|
Снимите PCSV (C), ослабив крепежный болт.
|
Болт крепления кронштейна электромагнитного клапана управления продувкой:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.
|
|
•
|
Держите посторонние предметы подальше от клапана.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
