Киа Kia Forte: Аудио/Аудиосистема

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Аудио / Аудиосистема

Технические характеристики

Спецификация

Аудиосистема

Предметы		Технические характеристики
Модель		Аудио	Показать аудио
Источник питания		14,4 В постоянного тока
Номинальная мощность		МАКС. 45 Вт х 4
Импеданс		4 Ом х 4
Антенна		80ПФ 75Ом
Тип настройки		PLL синтезированный тип
Темный ток		МАКС. 1 мА
Диапазон частот / разделение каналов	FM	87,5–108,0 МГц/100 кГц
	ЯВЛЯЮСЬ	531 - 1602 кГц/9 кГц

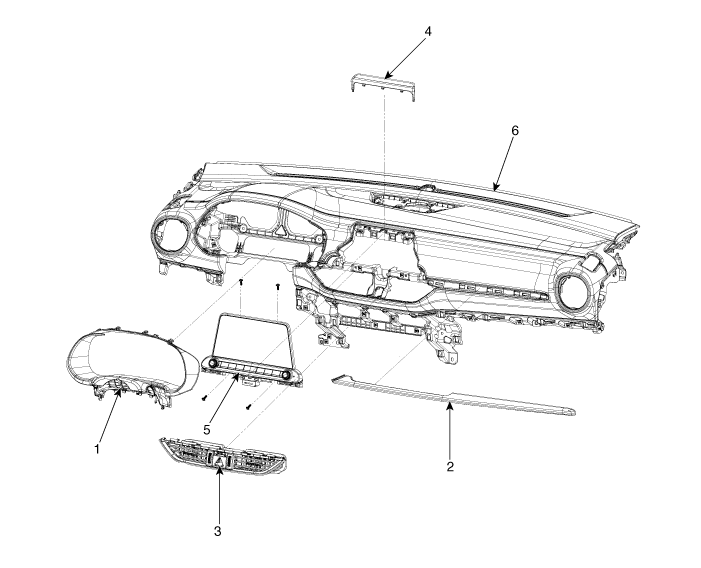

Компоненты и расположение компонентов

Компоненты

1. Приборная панель кластера
2. Украшение центра аварийной площадки
3. Центральный вентиляционный канал в сборе

4. Аудио верхняя панель
5. Головное аудиоустройство
6. Краш-пад

Принципиальные диаграммы

Функция разъема и терминала

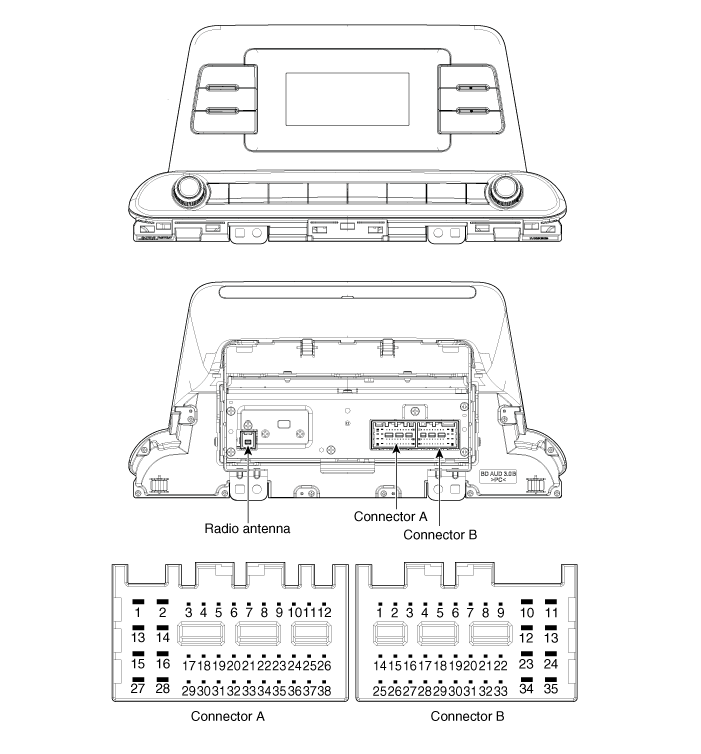

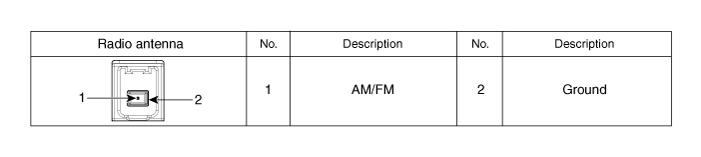

[Аудио]

Нет.	Соединитель А	Соединитель Б
1	Левый динамик в задней двери (+)	-
2	Левый динамик задней двери (-)	МИК (+)
3	USB-земля	-
4	USB Д (+)	фиксатор
5	USB D (-)	Выносная антенна
6	USB В (+)	Освещение (+)
7	-	-
8	-	-
9	-	-
10	AUX Правый вход	Батарея (+)
11	AUX Обнаружение	Батарея (+)
12	Пульт дистанционного управления на руле	Земля
13	Левый динамик в передней двери (+)	Земля
14	Левый динамик передней двери (-)	-
15	Правый динамик передней двери (-)	МИК (-)
16	Правый динамик в передней двери (+)	-
17	-	-
18	-	Сигнал скорости автомобиля
19	-	Освещение (-)
20	-	-
21	-	-
22	-	АКК
23	-	-
24	AUX Левый вход	-
25	Вспомогательное заземление	-
26	Масса пульта дистанционного управления на рулевом колесе	-
27	Правый динамик задней двери (-)	-
28	Правый динамик в задней двери (+)	-
29	-	-
30	-	-
31	-	-
32	-	-
33	-	-
34	-	-
35	-	-
36	-
37	-
38	-

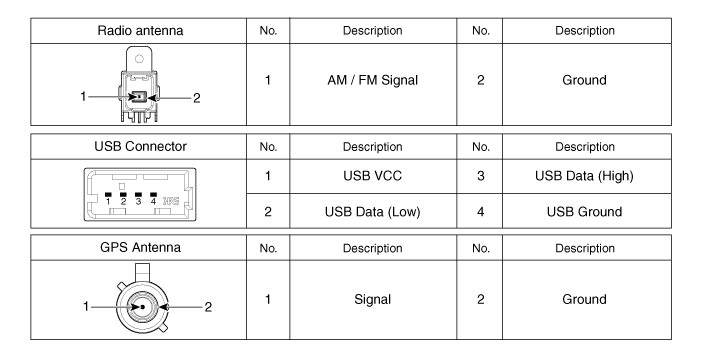

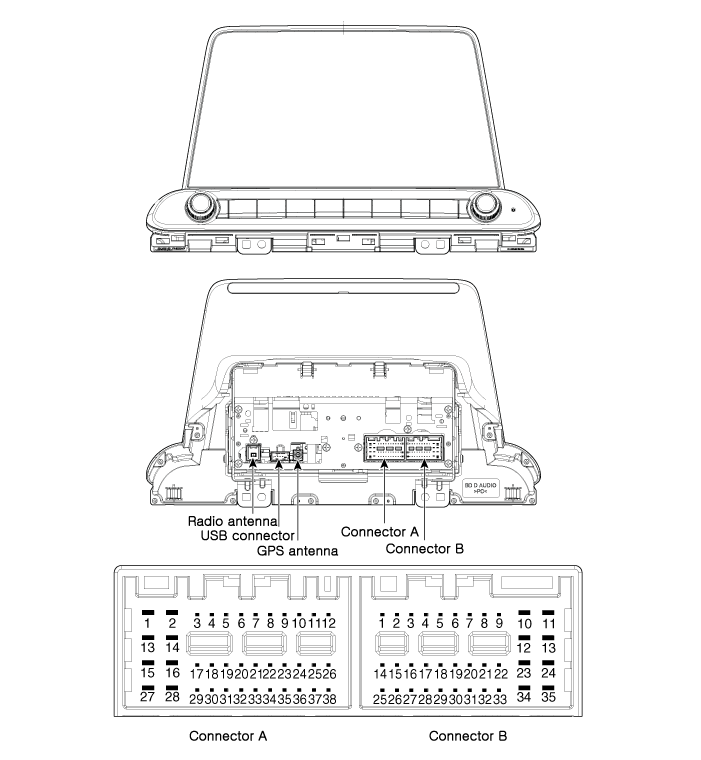

[Показать аудио]

Нет.	Соединитель А		Соединитель Б
Нет.	Встроенный усилитель	Внешний усилитель	Соединитель Б
1	Левый динамик в задней двери (+)	-	-
2	Левый динамик задней двери (-)	-	МИК (+)
3	-	Усилитель голосовой навигации (+)	-
4	-	Усилитель_SPDIF (высокий)	-
5	-		Мощность антенны
6	Мощность камеры RVM		Освещение (+)
7	Видеовход камеры RVM		M-CAN (высокий)
8	-		-
9	-		-
10	Аудиоразъем AUX справа		Батарея (+)
11	Обнаружение разъема AUX		Батарея (+)
12	Пульт дистанционного управления на руле		Земля
13	Левый динамик в передней двери (+)	-	Земля
14	Левый динамик передней двери (-)	-	-
15	Правый динамик передней двери (-)	-	МИК (-)
16	Правый динамик в передней двери (+)	-	-
17	-	Усилитель голосовой навигации (-)	-
18	-	Усилитель_SPDIF (-)	-
19	-	Amplifier_SPDIF (земля)	Освещение (-)
20	Заземление питания камеры RVM		-
21	Видеоземля RVM Camera		АКК
22	-		-
23	-		-
24	AUX Аудио левый		-
25	AUX Аудио заземление		-
26	Масса пульта дистанционного управления на рулевом колесе		-
27	Правый динамик задней двери (-)	-	-
28	Правый динамик в задней двери (+)	-	-
29	-		-
30	-		-
31	-		-
32	-		-
33	-		IGN1
34	-		-
35	-		-
36	-		-
37	-		-
38	Сигнал скорости автомобиля		-

Процедуры ремонта

Удаление

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с аварийной подушкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите лицевую панель кластера. (См. Кузов — «Приборная панель»)

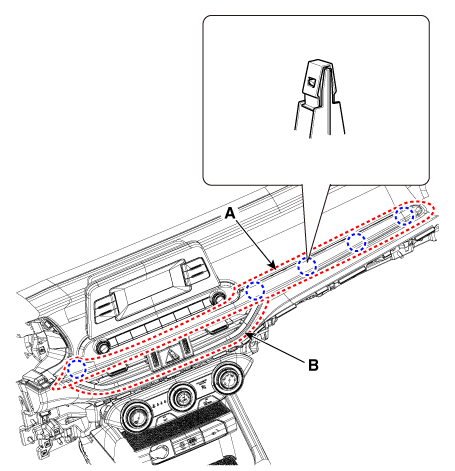

3.	Снимите центральный вентиляционный канал в сборе (B) после снятия защитного кожуха. украшение в центре подушечки (A).

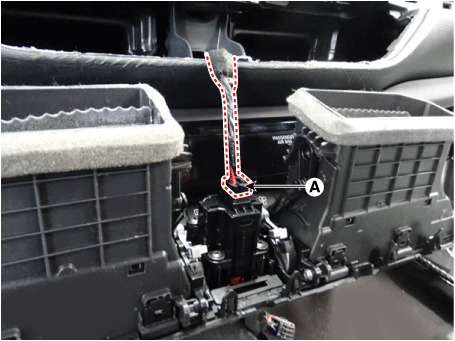

4.	Отсоедините разъем (А) от центрального воздуховода в сборе.

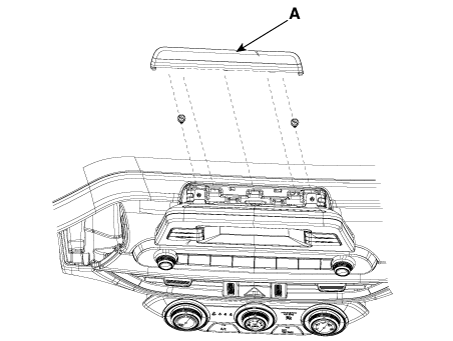

5.	Ослабьте винты после снятия верхней панели аудиосистемы (A).

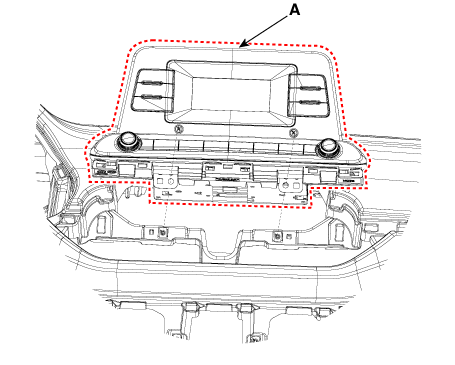

6.	Снимите головное аудиоустройство (A) после ослабления винтов.

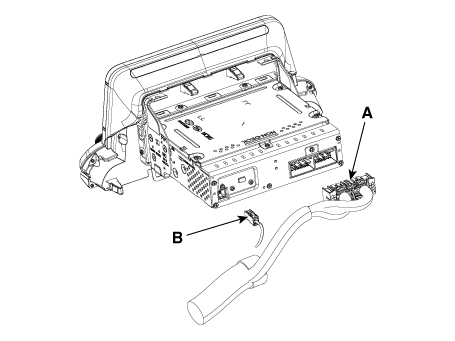

7.	Отсоедините разъем головного аудиоустройства (A) и радиокабель (B).

Монтаж

1.	Установите в порядке, обратном снятию.
