Пульт дистанционного управления на рулевом колесе (SWRC)

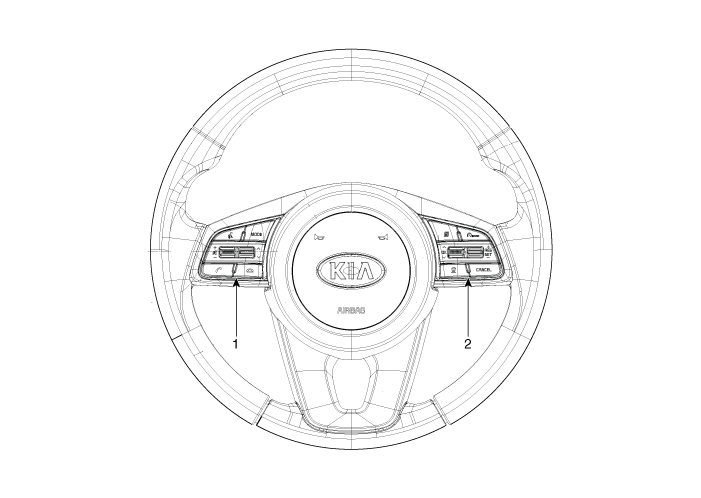

Компоненты и расположение компонентов

Компоненты

Принципиальные диаграммы

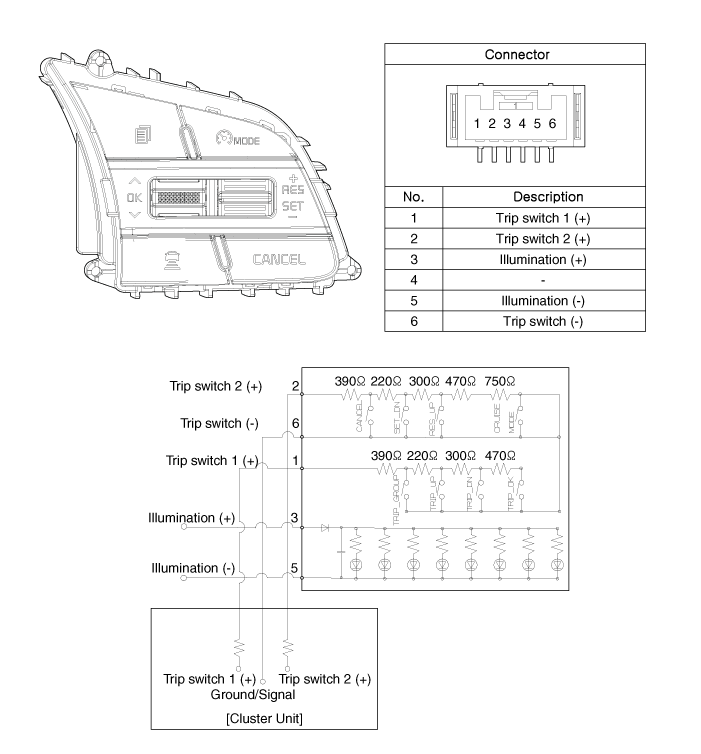

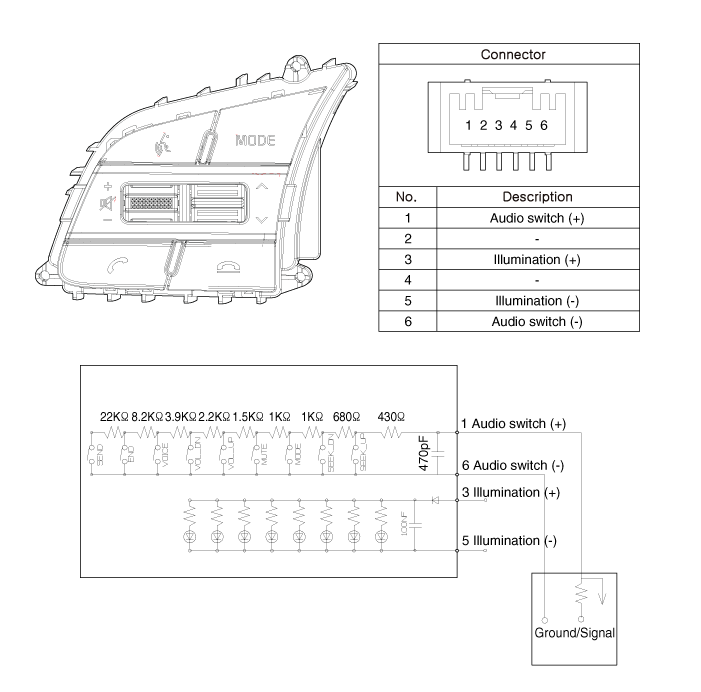

Принципиальная электрическая схема

[Аудио + Bluetooth + Голос]

[Поездка + SCC]

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

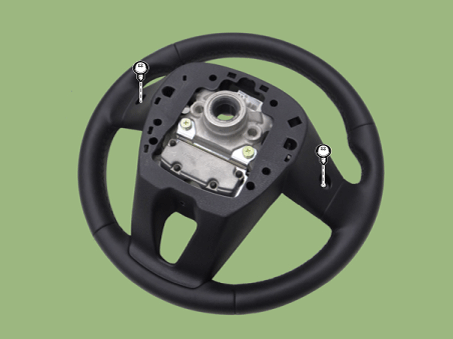

   Снимите рулевое колесо в сборе.

   (См. Система рулевого управления — «Рулевое колесо»)

3. 3

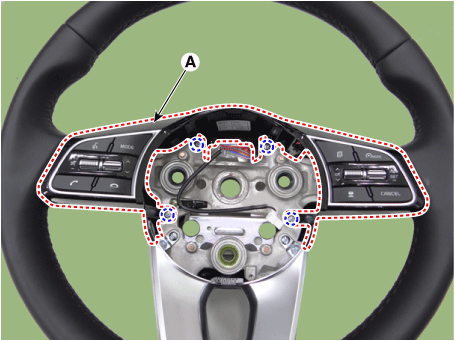

   Снимите обшивку рулевого колеса в сборе (А) после ослабления крепления. винты.





4. 4

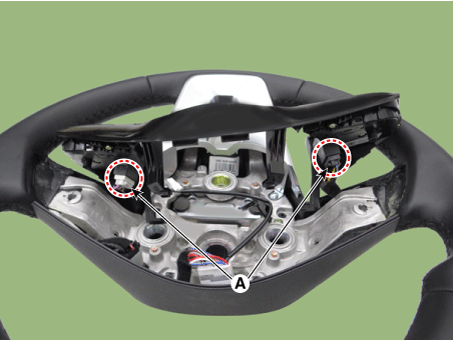

   Отсоедините разъем (А) от пульта дистанционного управления на рулевом колесе.



5. 5

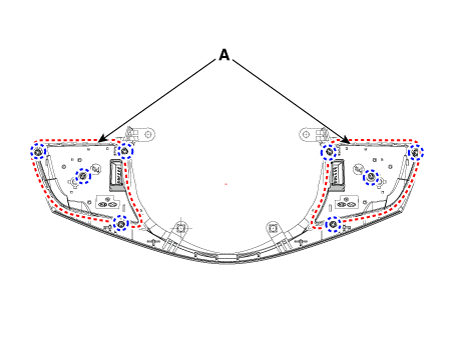

   Снимите пульт дистанционного управления на рулевом колесе (A) с лицевой панели после ослабления винты.



Монтаж

1. Установите в порядке, обратном снятию.

осмотр

1. 1

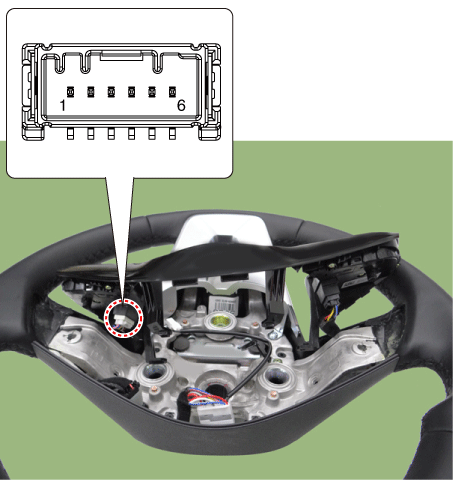

   Проверьте сопротивление между клеммами в каждом положении переключателя (левое).



   [Аудио + Bluetooth + Голос]

   Выключатель	Соединительный терминал	Сопротивление (±3%)
   ПОИСК ВВЕРХ	1-6	430 Ом
   ПОИСК Вниз		1,11 кОм
   РЕЖИМ		2,11 кОм
   НЕМОЙ		3,11 кОм
   Громкость (+)		4,61 кОм
   Объем (-)		6,81 кОм
   Голос		10,71 кОм
   КОНЕЦ		18,91 кОм
   ОТПРАВЛЯТЬ		40,91 кОм

2. 2

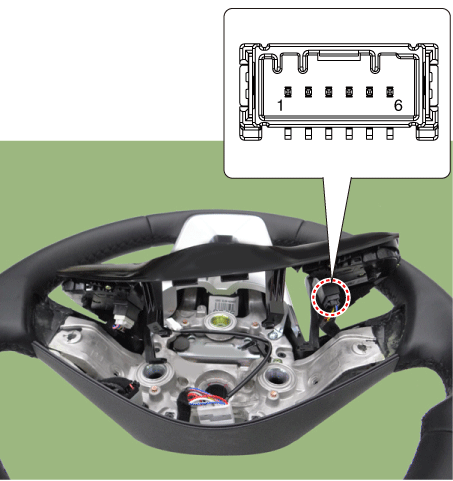

   Проверьте сопротивление между клеммами в каждом положении переключателя (RH).



   [Круиз]

   Выключатель	Соединительный терминал	Сопротивление (±3%)
   Отмена	2- 6	390 Ом
   НАБОР -		610 Ом
   ВИЭ +		910 Ом
   Круиз ВКЛ/ВЫКЛ		1,38 кОм
   Круиз и ограничение скорости ВКЛ/ВЫКЛ		2,13 кОм
   SCC (Дистанционное управление)		3,63 кОм




   [Путешествие]

   Выключатель	Соединительный терминал	Сопротивление (±3%)
   Группа	1 - 6	390 Ом
   Подножка		610 Ом
   Поездка вниз		910 Ом
   Отключение ВКЛ/Сброс		1,38 кОм
