Kia Forte: аудио/внешний усилитель

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Аудио / Внешний усилитель

Компоненты и расположение компонентов

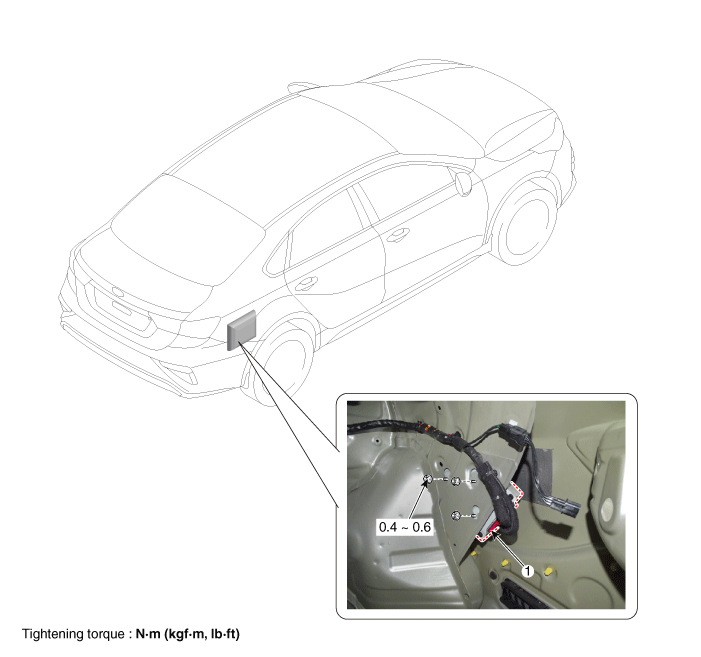

Расположение компонентов

1. Усилитель в сборе

Принципиальные диаграммы

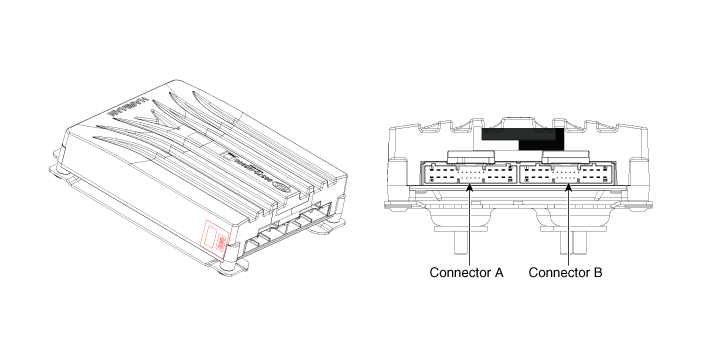

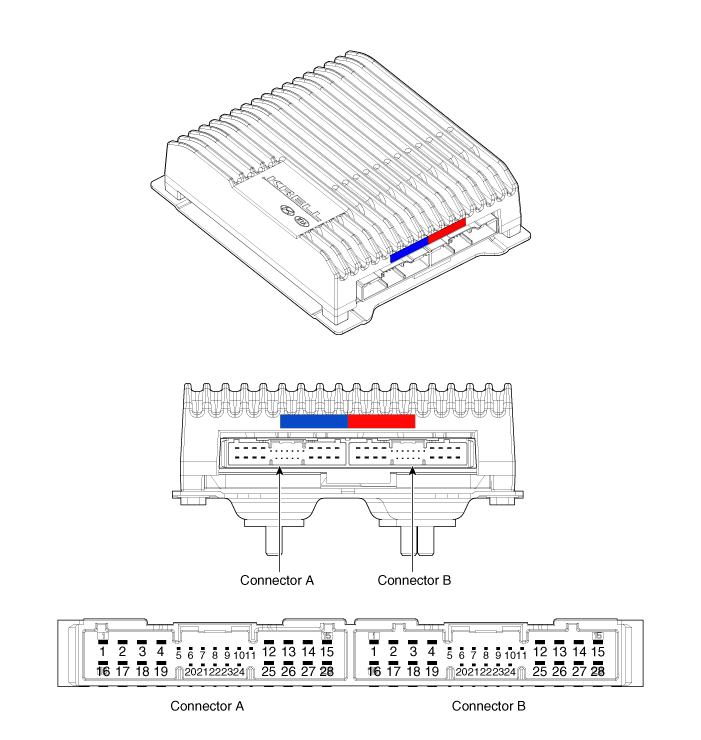

Функция разъема и терминала

[КРЕЛЬ]

Нет.	Соединитель А	Соединитель Б
1	Батарея (+)	Левый динамик в задней двери (+)
2	Батарея (+)	Левый динамик задней двери (-)
3	Батарея (+)	Правый динамик в задней двери (+)
4	Батарея (+)	Правый динамик задней двери (-)
5	-	-
6	Мультимедиа-CAN (высокий)	-
7	Мультимедиа-CAN (низкий)	-
8	АКК	-
9	Усилитель голосовой навигации (+)	-
10	-	-
11	-	-
12	Левый динамик в передней двери (+)	-
13	Левый динамик передней двери (-)	-
14	Правый динамик в передней двери (+)	-
15	Правый динамик передней двери (-)	-
16	Земля	Динамик сабвуфера (+)
17	Земля	Динамик сабвуфера (-)
18	Земля	Передний центральный динамик (+)
19	Земля	Передний центральный динамик (-)
20	Усилитель SPDIF (+)	-
21	Усилитель SPDIF (-)	-
22	Экран усилителя (земля)	-
23	Усилитель голосовой навигации (-)	-
24	IGN1	-
25	Левый высокочастотный динамик передней двери (+)	-
26	Левый высокочастотный динамик передней двери (-)	-
27	Твитер правый в передней двери (+)	-
28	Правый высокочастотный динамик передней двери (-)	-

[Харман]

Нет.	Соединитель А	Соединитель Б
1	Батарея (+)	Сабвуфер 2 (+)
2	Батарея (+)	Сабвуфер 1 (+)
3	Батарея (+)	Твитер правый в передней двери (+)
4	Батарея (+)	Левый высокочастотный динамик передней двери (+)
5	-	-
6	Мультимедиа-CAN (высокий)	-
7	Мультимедиа-CAN (низкий)	-
8	АКК	-
9	Усилитель голосовой навигации (+)	-
10	-	-
11	-	-
12	-	Правый динамик в задней двери (+)
13	-	Левый динамик в задней двери (+)
14	-	Передний центральный динамик (+)
15	-	-
16	Земля	Сабвуфер 2 (-)
17	Земля	Сабвуфер 1 (-)
18	Земля	Правый высокочастотный динамик передней двери (-)
19	Земля	Левый высокочастотный динамик передней двери (-)
20	Усилитель SPDIF (высокий)	-
21	Усилитель SPDIF (Низкий)	-
22	Усилитель SPDIF (земля)	-
23	Усилитель голосовой навигации (-)	-
24	-	-
25	-	Правый динамик задней двери (-)
26	-	Левый динамик задней двери (-)
27	-	Передний центральный динамик (-)
28	-	-

Процедуры ремонта

Удаление

[4ДР]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите боковую обшивку багажника [RH]. (См. Кузов — «Боковая отделка багажника»)

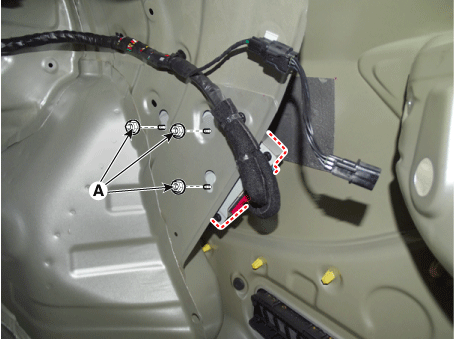

Ослабьте гайки (А) на усилителе.

Момент затяжки :

3,9–5,8 Н·м (0,4–0,6 кгс·м, 2,8–4,3 фунт-фут, 34,7–52,0 фунт · дюйм)

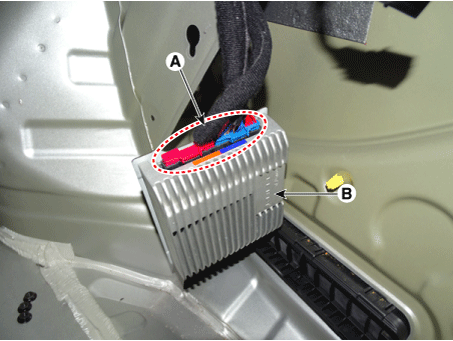

4.	Снимите усилитель (В) после отсоединения разъема (А).

[5ДР]

1.	Снимите сабвуфер. (См. Система AVN - «Динамик»)

Ослабьте гайки (А) на усилителе.

Момент затяжки :

3,9–5,8 Н·м (0,4–0,6 кгс·м, 2,8–4,3 фунт-фут, 34,7–52,0 фунт · дюйм)

3.	Снимите усилитель (В) после отсоединения разъема (А).

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

•	Предупреждающие и направляющие звуки относительно запуска двигателя и вождения генерируется внешним усилителем. Пожалуйста, обратитесь к следующему: (Комбинация приборов и приборная панель — см. «Комбинация приборов»)

•	При замене внешнего усилителя или динамиков на другие продукты, сбой может произойти в усилителе и предупреждении и руководстве звуки. (за исключением звукового сопровождения ETCS) могут не генерироваться.

•	Виртуальный звук двигателя внутри автомобиля (возникает в спортивном режиме) создается внешним усилителем. Поэтому, если внешний усилитель или динамики заменены другими продуктами, неисправность может возникнуть в усилителе, и виртуальный звук двигателя может не генерироваться правильно.

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DCT).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

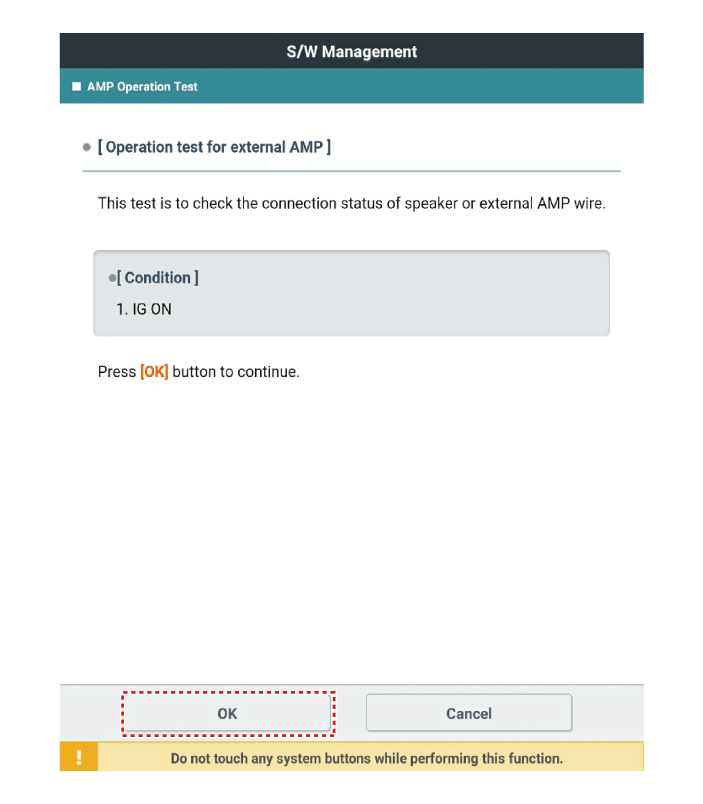

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

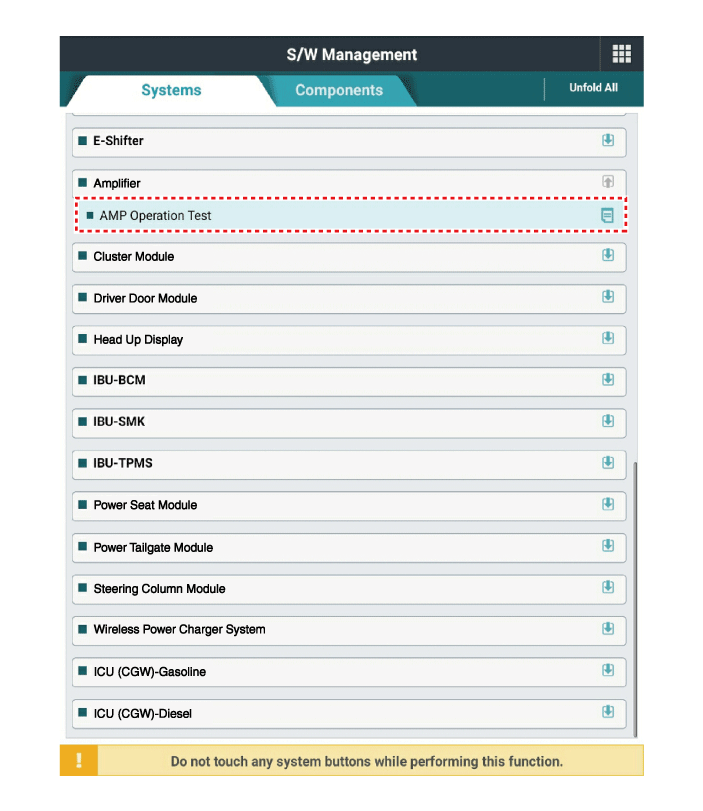

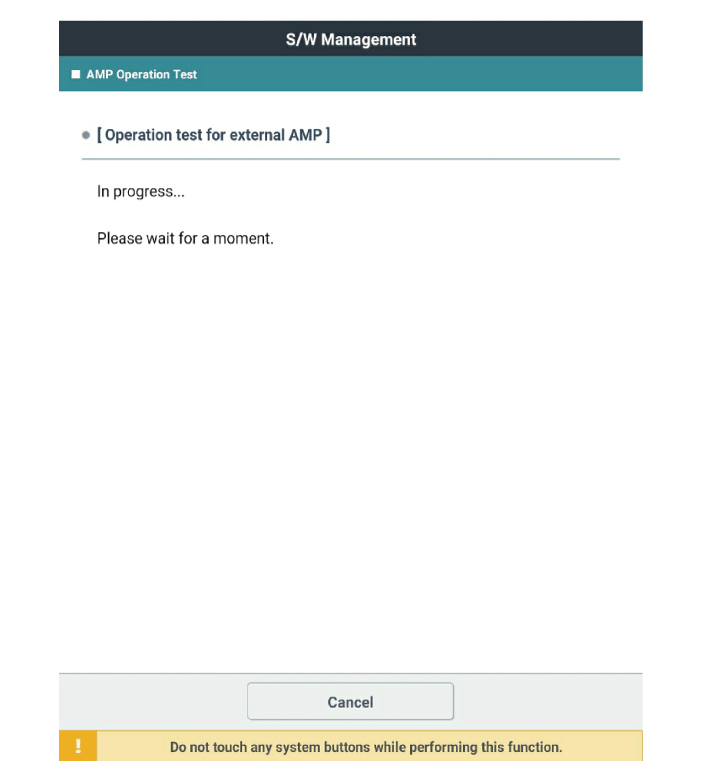

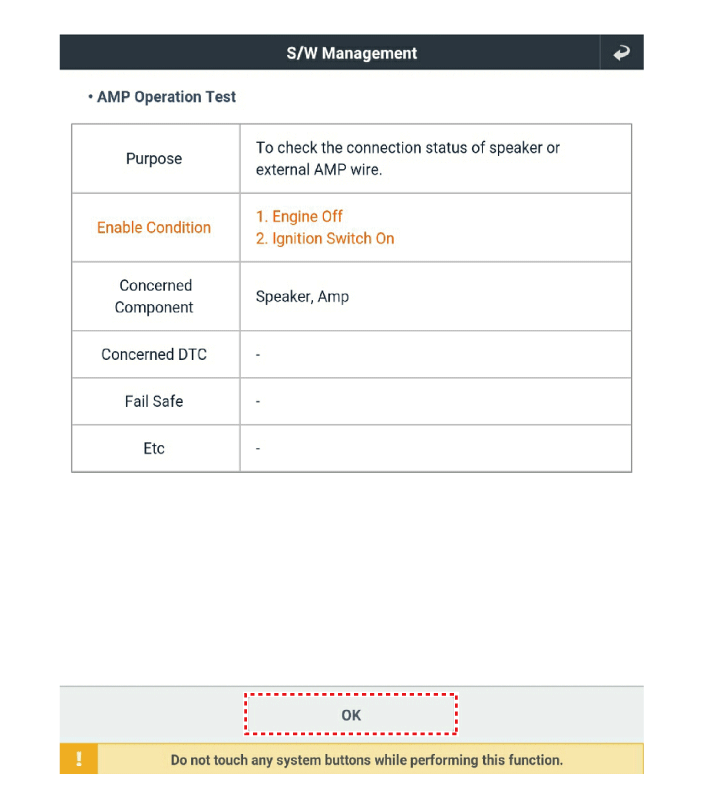

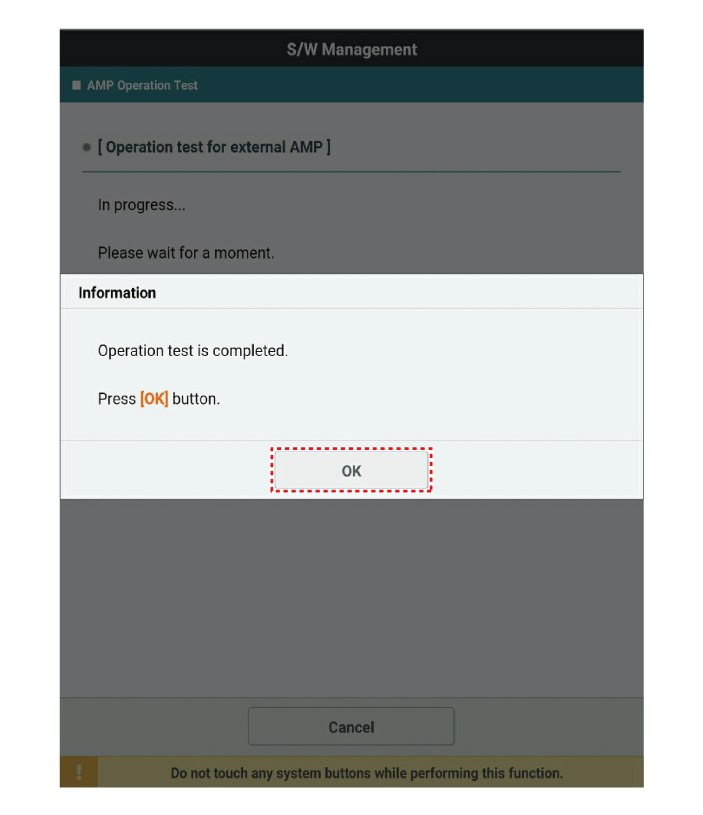

3.	Выберите «Усилитель», чтобы проверить звук.

4.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих аудиоканалу. быть проверенным.
