Компоненты и расположение компонентов

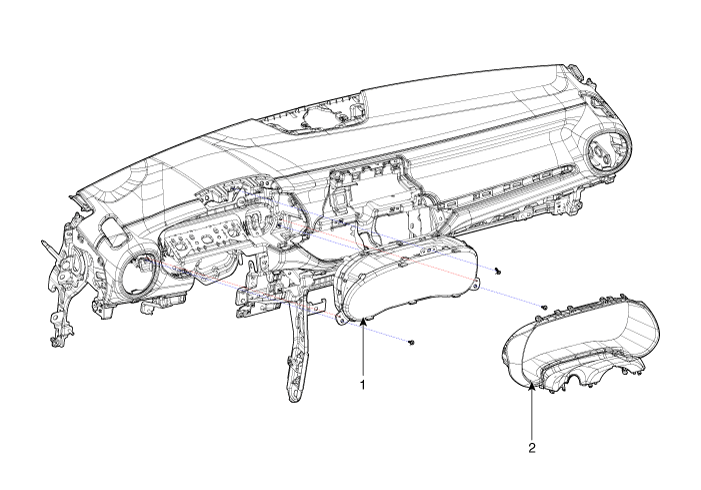

Компоненты

1. Комбинация приборов 2. Приборная панель кластера

Принципиальные диаграммы

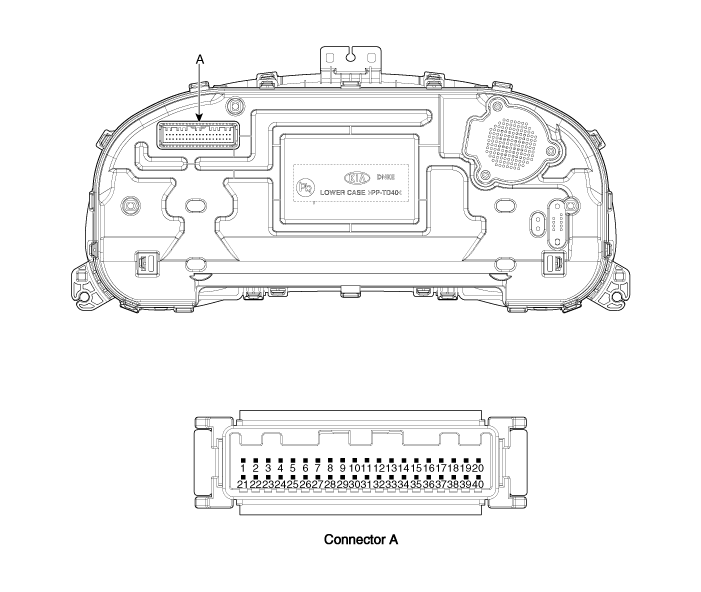

Функция разъема и терминала

Нет. Описание Нет. Описание
1 Земля 21 Выключатель отключения (-)_вход
2 Освещение (-) 22 Выключатель отключения 1 (+)_вход
3 Переключатель реостата (вниз)_Input 23 Выключатель отключения 2 (+)_вход
4 Переключатель реостата (вверху)_Input 24 Активный переключатель ECO_Input
5 фиксатор 25 Переключатель режима привода_Input
6 AT (положение «P») 26 МТ (позиция «R»)
7 AT (положение «R») 27 -
8 AT (позиция «N») 28 Низкий уровень сигнала омывателя
9 AT (позиция «D») 29 B-CAN (низкий уровень)
10 AT (положение «S») 30 B-CAN (высокий)
11 Immobilizer_Input 31 Alternator_Output (только бензин)
12 Скорость автомобиля_выход 32 C-CAN (высокий)
13 Alternator_Input (только бензин) 33 C-CAN (низкий)
14 Датчик топлива (+)_Input 34 Температура окружающей среды_Ввод
15 Скорость автомобиля_Ввод 35 FFV 5V_Выход (+)
LPI Fuel_Input
16 Датчик топлива (-)_Input 36 Индикатор нагревателя руля_Input
17 Водоотделитель_Ввод (только дизель) 37 Земля
18 Подушка безопасности (+)_Ввод 38 LDC (Батарея +)_Вход
19 Переключатель давления масла_Input (только бензин) 39 IGN1
20 Задний фонарь_Ввод 40 Батарея (+)

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

  2. Снимите лицевую панель кластера.

    (См. Кузов — «Приборная панель»)

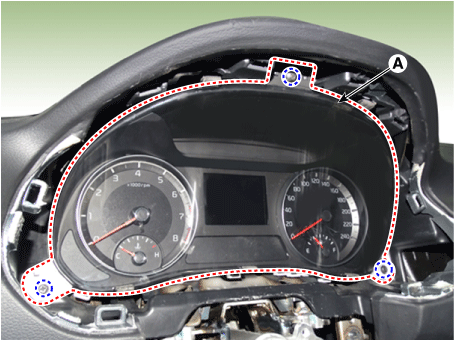

  3. Снимите комбинацию приборов (А) после ослабления винтов.

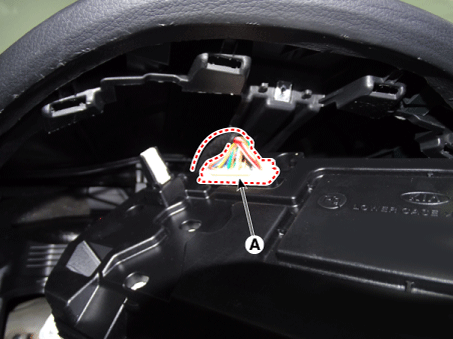

  4. Отсоедините разъем (А) от комбинации приборов.

Монтаж

  1. Установите в порядке, обратном снятию.

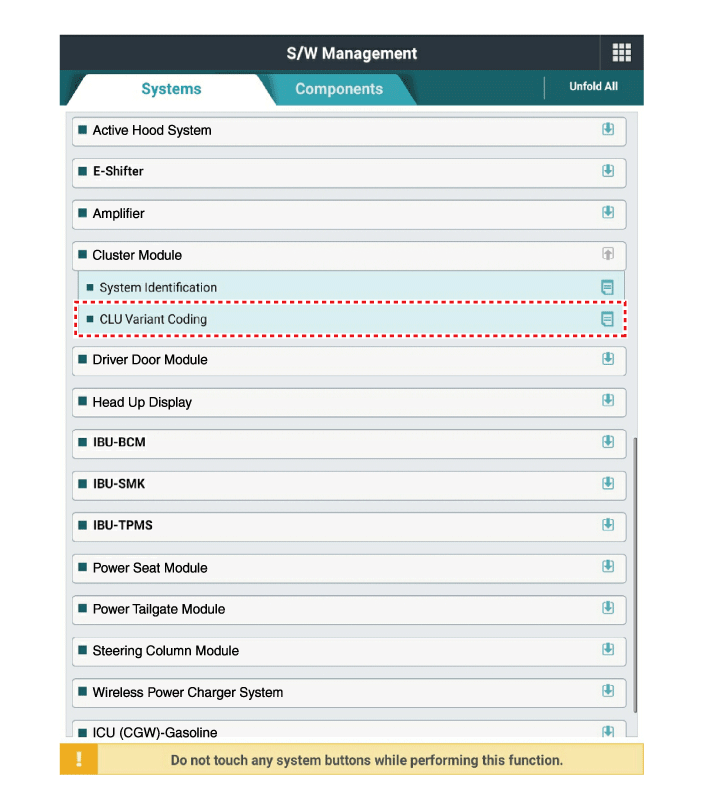

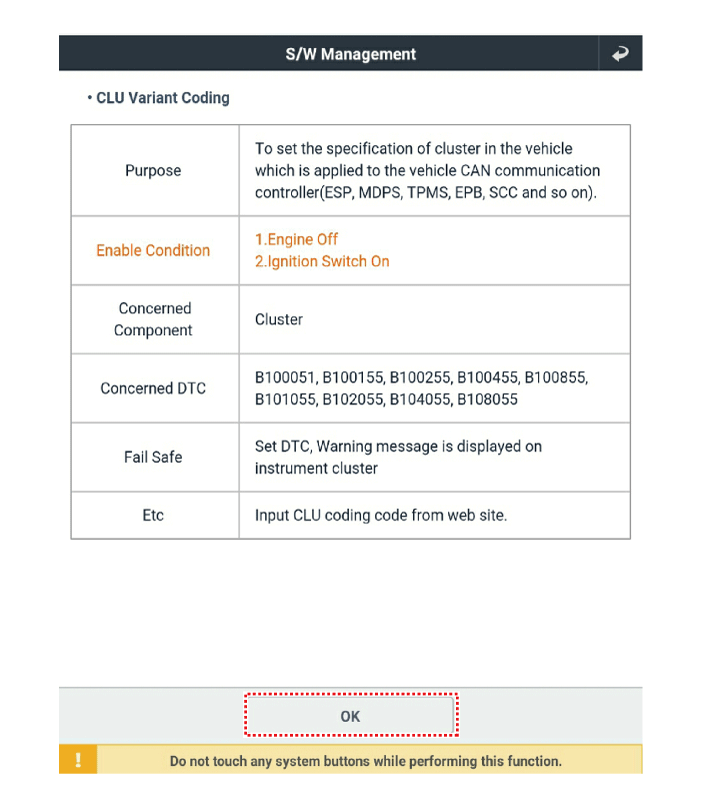

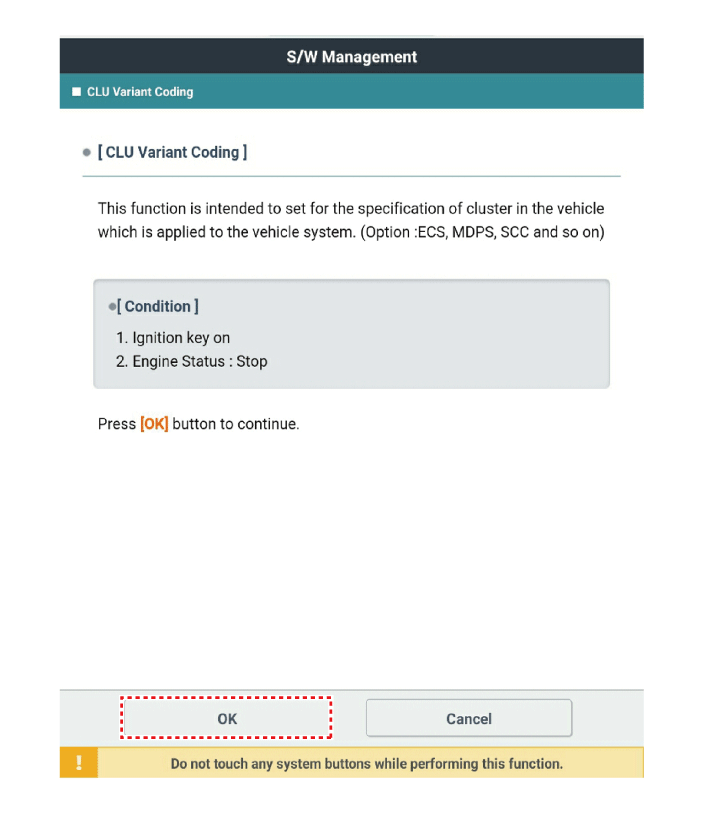

  2. После замены кластера на новый процедура "Вариантное кодирование" должны быть выполнены.

осмотр

  1. Контрольная точка (предупреждающий индикатор)

    НЕТ Ссылочный символ Имя Цвет Входной сигнал Управление сигналом Контрольно-пропускной пункт
    1
    		Сигнал поворота (левый) Зеленый МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    2
    		Сигнал поворота (правый) Зеленый МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    3
    		Задний фонарь Зеленый МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    4
    		Передняя противотуманная фара Зеленый МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    5
    		Задний противотуманный фонарь Желтый МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    6
    		Дальний свет Синий МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    7
    		Ближний свет Зеленый МОЖЕТ IBU
    (Шлюз)    		 1) Многофункциональный переключатель
    2) МСБ
    3) Сбой CAN
    8
    		HBA Зеленый МОЖЕТ LDWS 1) Система LDWS
    2) Сбой CAN
    9
    		Предупреждение Желтый МОЖЕТ BSD 1) Система БСД
    2) Сбой CAN
    СКДП 1) Система TPMS
    2) Сбой CAN
    ССС 1) Система SCC
    2) Сбой CAN
    LDWS 1) Система LDWS
    2) Сбой CAN
    ФКВ 1) Система ФКВ
    2) Сбой CAN
    HBA 1) Система главной шины
    2) Сбой CAN
    IBU 1) Наружная лампа
    2) МСБ
    3) Сбой CAN
    Жесткая связь Низкая шайба 1) Датчик рычага омывающей жидкости
    2) Неисправность проводки
    Цифровой вход Напоминание о сервисных проверках
    10
    		Заряд батареи Красный Жесткая связь Генератор 1) Генератор
    2) Неисправность проводки
    3) Аккумулятор
    11
    		Давление масла Красный Жесткая связь ЕСМ 1) Датчик давления масла
    2) Неисправность проводки
    3) ЕСМ
    4) Сбой CAN
    12
    		Проверь двигатель Желтый МОЖЕТ ЕСМ 1) ЕСМ
    2) Сбой CAN
    13
    		Иммобилайзер Желтый МОЖЕТ
    +
    Жесткая связь    		 ИММОБИЛАЙЗЕР
    СМК    		 1) Система иммобилайзера
    2) СМК
    3) МСБ
    4) Сбой CAN
    5) Жесткая проводка
    14
    		Ручной тормоз
    Тормозная жидкость
    ЭБД
    ЭПБ
    исполнительный вице-президент    		 Красный МОЖЕТ IBU
    (Шлюз)
    ЭБД
    ЭПБ
    исполнительный вице-президент
    АБС
    ТКС    		 1) МСБ
    2) Система АБС
    3) Система ЭПБ
    4) Сбой CAN
    5) Выключатель стояночного тормоза
    6) Датчик рычага тормозного масла
    15
    		АБС Желтый МОЖЕТ АБС 1) Система АБС
    2) Сбой CAN
    16
    		ESC Желтый МОЖЕТ ТКС 1) Система АБС
    2) Сбой CAN
    17
    		ESC выкл. Желтый МОЖЕТ ТКС 1) Система АБС
    2) Сбой CAN
    18
    		ЭПБ Желтый МОЖЕТ ЭПБ 1) Система ЭПБ
    2) Сбой CAN
    19
    		Автоудержание Белый
    Желтый
    Зеленый    		 МОЖЕТ ТКС 1) Система ТКС
    2) Сбой CAN
    20
    		Ремень безопасности Красный МОЖЕТ IBU
    (Шлюз)    		 1) МСБ
    2) Сбой CAN
    21
    		Воздушная подушка Красный МОЖЕТ SRSCM 1) Система SRSCM
    2) Сбой CAN
    22
    		прибыль на акцию
    (МДПС)    		 Красный МОЖЕТ МДПС 1) Система единиц MDPS
    2) Двигатель МДПС
    3) Сбой CAN
    23
    		СКДП Желтый МОЖЕТ СКДП 1) Система TPMS
    2) Датчик TPMS
    3) Сбой CAN
    24
    		LDWS Зеленый
    Желтый
    Белый    		 МОЖЕТ LDWS 1) Система LDWS
    2) Сбой CAN
    25
    		Предупреждение о топливе Желтый Прямой
    (Миком)    		 Отправитель топлива 1) Отказ топливного датчика
    2) Неисправность проводки
    26
    		ЭКО Зеленый Жесткая связь ЭКО-режим 1) Переключатель режима вождения
    2) Система ЭБУ
    3) Система ТКУ
    27
    		СПОРТ Желтый Жесткая связь Режим СПОРТ 1) Переключатель режима вождения
    2) Система ЭБУ
    3) Система ТКУ
    28
    		КРУИЗ Зеленый МОЖЕТ ЕСМ 1) ЕСМ
    2) Сбой CAN
    29
    		НАБОР Зеленый МОЖЕТ ЕСМ 1) ЕСМ
    2) Сбой CAN
    30
    		Водоотделитель Красный Жесткая связь Датчик водоотделителя 1) Датчик водоотделителя
    2) Неисправность проводки
    31
    		СВЕТИТЬСЯ Желтый МОЖЕТ ЕСМ 1) ЕСМ
    2) Сбой CAN
    32
    		Дизельный сажевый фильтр (DPF) Желтый МОЖЕТ ЕСМ 1) Система сажевого фильтра
    2) Сбой CAN
    33
    		Уровень масла Желтый МОЖЕТ ЕСМ 1) ЕСМ
    2) Сбой CAN
    34
    		АЕБ Желтый МОЖЕТ ССС 1) Система АЕВ
    2) Сбой CAN
    35
    		АВТО СТОП Зеленый
    Желтый    		 МОЖЕТ ЕСМ 1) ЕСМ
    2) Сбой CAN
    36
    		Предупреждение о превышении скорости Желтый МОЖЕТ АБС
    ТКС
    (Скорость)    		 1) Система АБС
    2) Система ТКС
    3) Сбой CAN

  2. КПП (датчик)

    НЕТ Имя Входной сигнал Управление сигналом
    (Блок/датчик)    		 Контрольно-пропускной пункт
    1 Спидометр C-CAN АБС/ESC 1) Отказ линии CAN
    3 Тахометр C-CAN скорая помощь 1) Отказ линии CAN
    4 Температура охлаждающей воды C-CAN скорая помощь 1) Отказ линии CAN
    5 Топливо Жесткий провод Топливный шлифовальный станок 1) Неисправность датчика уровня топлива
    2) Неисправность проводки
    6 Индикатор рычага переключения передач C-CAN ТКУ 1) Отказ линии CAN

Диагностика с помощью КДС

  1. В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

    Диагностическая система (KDS) предоставляет следующую информацию.

    1. Самодиагностика: проверка неисправности и кодового номера (DTC)

    2. Текущие данные: проверка состояния входных/выходных данных системы.

    3. Проверка срабатывания: Проверка состояния работы системы

    4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

  2. Выберите «Модель автомобиля» и «Кластерный модуль (CLU)» для проверки. заказать проверку автомобиля тестером

  3. Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

    Входные/выходные данные для датчиков, соответствующих кластерному модулю (CLU) можно проверить.

  4. Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка срабатывания»
