Kia Forte: система AVN/динамик

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Система АВН / Оратор

Компоненты и расположение компонентов

Расположение компонентов

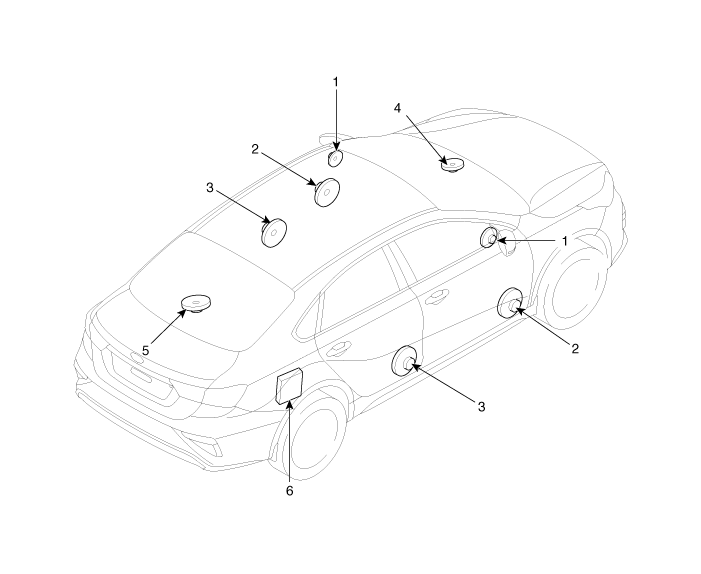

[4ДР]

1. Передний высокочастотный динамик
2. Динамик в передней двери
3. Динамик в задней двери

4. Центральный динамик в кресле
5. Динамик сабвуфера (опция)
6. Внешний усилитель (опция)

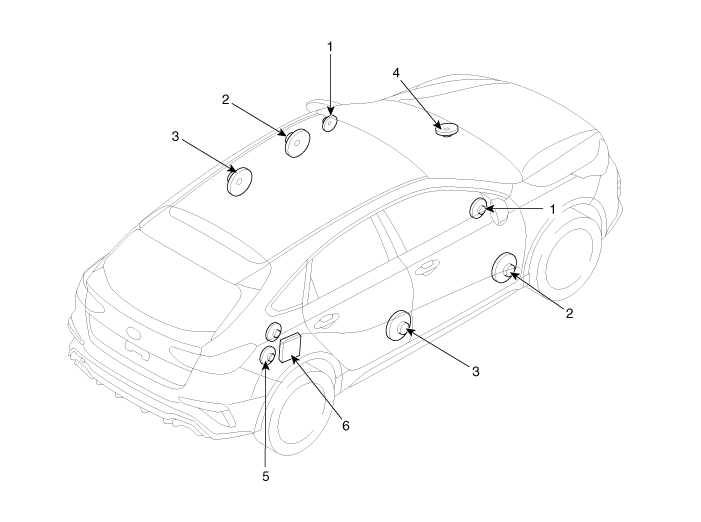

[5ДР]

1. Передний высокочастотный динамик
2. Динамик в передней двери
3. Динамик в задней двери

4. Центральный динамик в кресле
5. Динамик сабвуфера (опция)
6. Внешний усилитель (опция)

Процедуры ремонта

осмотр

При обращении с динамиками:

•	Не ударяйте динамики, роняя или бросая их.

•	Будьте осторожны, чтобы не пролить воду или масло на динамики.

•	Будьте осторожны при обращении с динамиком, поскольку диафрагма сделана из бумаги. легко рвется от удара или внешней силы.

•	Настройка аудиосистемы может привести к повреждению динамиков. Модифицированный на динамики не распространяется гарантия производителя.

1.	Базовый осмотр Ослабьте винты, чтобы исключить помехи от отделки кузова и окружающие детали, а затем снимите динамик. После снятия динамика проверьте качество звука динамика с помощью разъем вставлен.

Проверка по каждой причине

(1)

Аномальная вибрация

–	Убедитесь, что крепежные винты правильно затянуты перед заменой динамика.

–	Переустановите динамик и убедитесь, что проблема устранена.

–	Если симптом не исчезает, замените динамик с новым.

(2)

Шум

–	Убедитесь, что разъем динамика правильно подключен и переустановите разъем, если это необходимо.

–	Если в режиме радио возникают шумы, включите проигрыватель компакт-дисков. режим.

–	Если шумы возникают в обоих режимах, замените динамик на новенький.

Если шумы возникают только в режиме радио, плохое радио причиной является прием, поэтому не заменяйте динамик.

(3)

Плохая работа

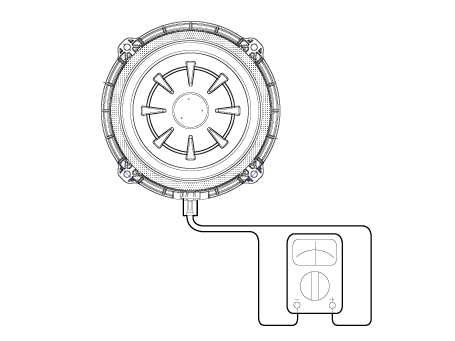

–	Проверьте плюсовую (+) и отрицательную (-) клеммы динамика. с помощью омметра.

–	Если сопротивление измеряется при указанном показанном значении ниже, динамик работает нормально.

–	Если измеренное сопротивление отличается от указанного значение, замените динамик.

Удаление

Динамик в передней двери

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

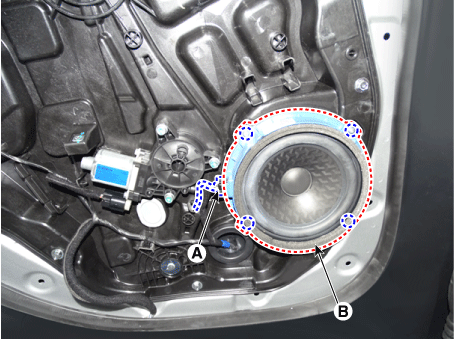

2.	Отсоедините разъем (A), а затем снимите динамик передней двери (B), ослабление винтов.

Твитер Динамик

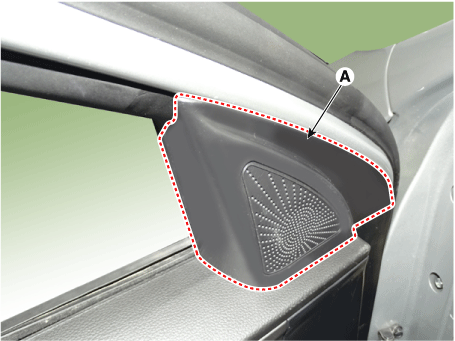

1.	Снимите внутреннюю крышку квадранта передней двери (A) с помощью отвертки. или ремувер.

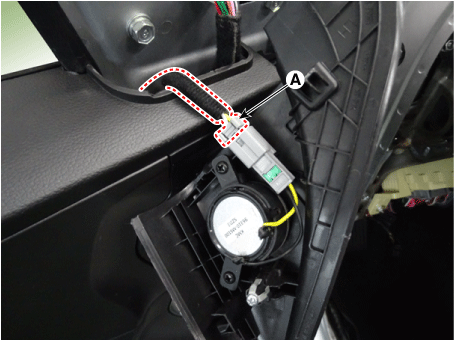

2.	Отсоедините разъем высокочастотного динамика (А).

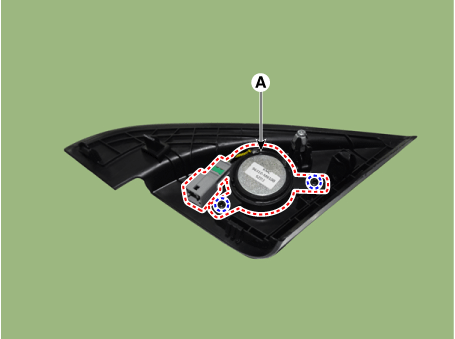

3.	Снимите высокочастотный динамик (A) после ослабления винтов.

Динамик задней двери

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

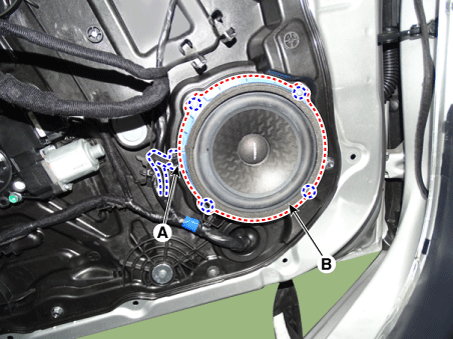

2.	Отсоедините разъем (А) и снимите динамик задней двери (В), ослабление винтов.

Центральный динамик Crash Pad

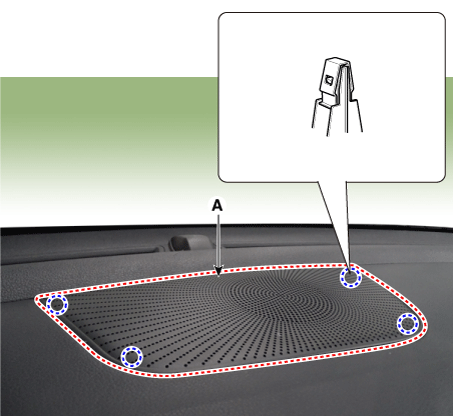

1.	Снимите решетку центрального динамика (А).

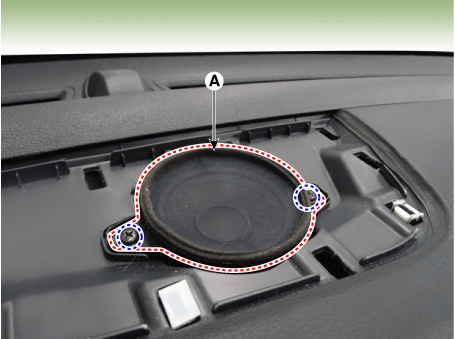

2.	Снимите центральный динамик (А) после ослабления винтов.

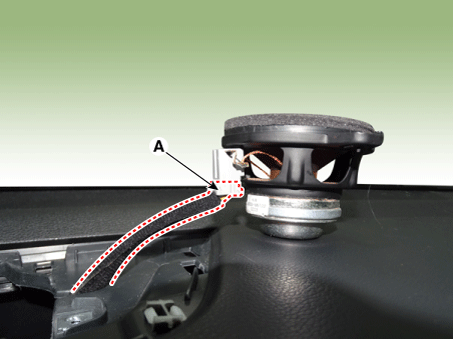

3.	Отсоедините разъем центрального динамика (А).

Сабвуфер

[4ДР]

1.	Снимите обшивку лотка для пакетов. (См. Кузов — «Облицовка заднего лотка»)

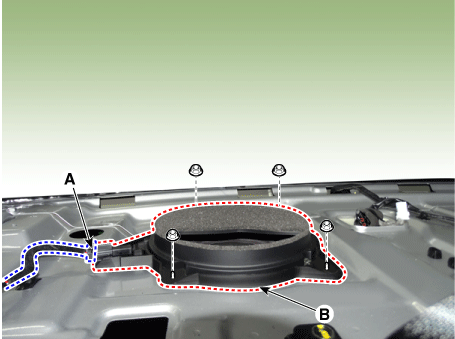

2.	Отсоедините разъем (A), а затем снимите сабвуфер (B), ослабив орехи.

[5ДР]

1.	Снимите боковую обшивку багажника [RH]. (См. Кузов — «Боковая отделка багажника»)

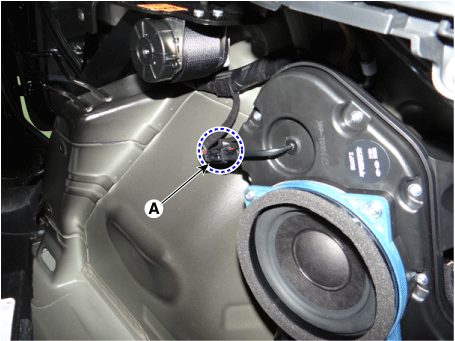

2.	Отсоедините разъем (А).

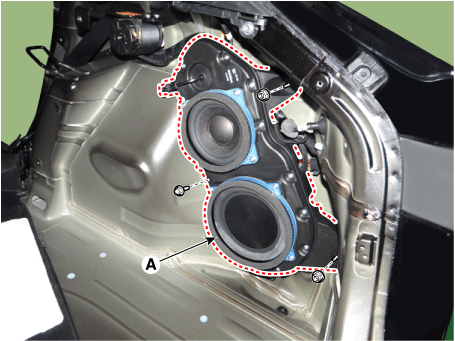

3.	Снимите сабвуфер, ослабив болт и гайки.

Монтаж

•	Убедитесь, что разъем подключен правильно.

•	Проверьте систему AVN на нормальную работу.

1.	Установите в порядке, обратном снятию.
