Антенна АВН

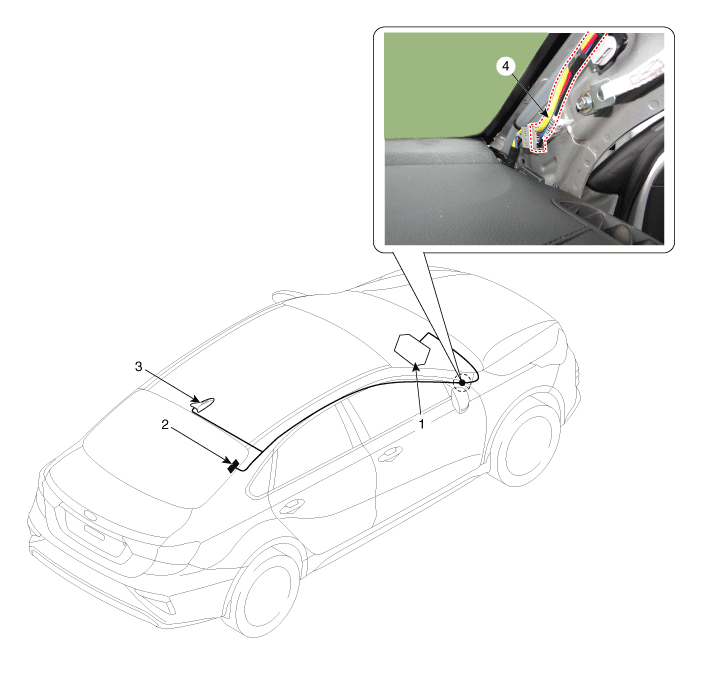

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

Стеклянная антенна

Проверка цепи стеклянной антенны

1. 1

   Снимите стеклянную антенну обшивки правой задней стойки, а затем отсоедините силовой провод от усилителя.

2. 2

   Включите радио.

   Измерьте напряжение между выводом 2 жгута антенного фидера кабель (A) и заземление кузова (B).

   OK: примерно 12 В (ACC+)



Осмотр линии сетки антенны

1. 1

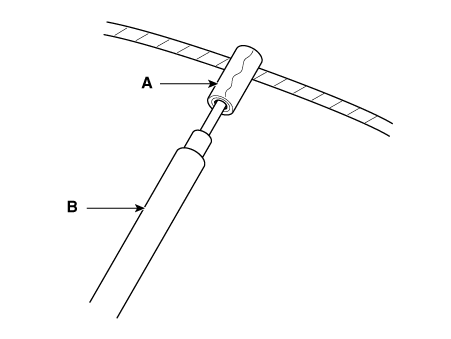

   Оберните алюминиевую фольгу (А) вокруг наконечника щупа тестера (В), как показано на рисунке.



2. 2

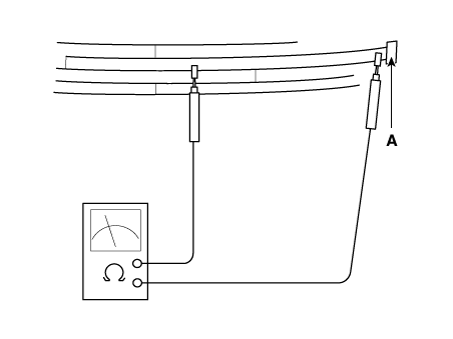

   Прикоснитесь одним щупом тестера к терминалу стеклянной антенны (A) и переместите другой тестер прощупывает провода антенны, чтобы проверить наличие непрерывности.

   OK: примерно 12 В (ACC+)



Ремонт линии сетки стеклянной антенны

1. 1

   Слегка потрите область вокруг сломанного участка (А) тонкой стальной ватой, а потом протереть спиртом.



2. 2

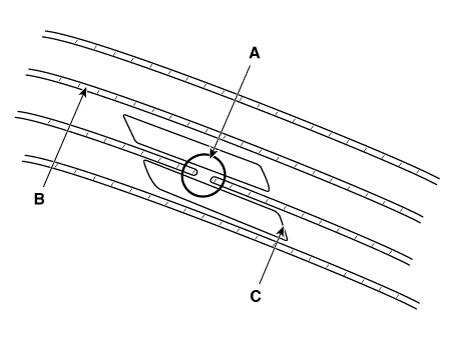

   Тщательно замаскируйте выше и ниже сломанной части стеклянной антенны. проволока (B) с целлофановой лентой (C).

3. 3

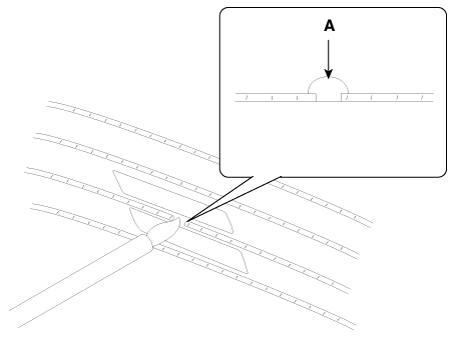

   Маленькой кистью нанесите толстый слой токопроводящей серебряной краски (А). простираясь примерно на 1/8 ″ по обе стороны от разрыва. Дайте 30 минут высохнуть.

4. 4

   Проверьте целостность отремонтированного провода.

5. 5

   Таким же образом нанесите второй слой краски. Дайте ему высохнуть три часа перед снятием ленты.

Антенный кабель

1. 1

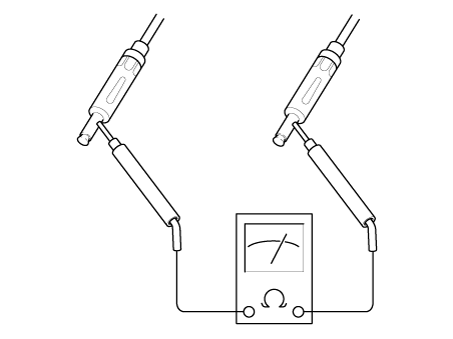

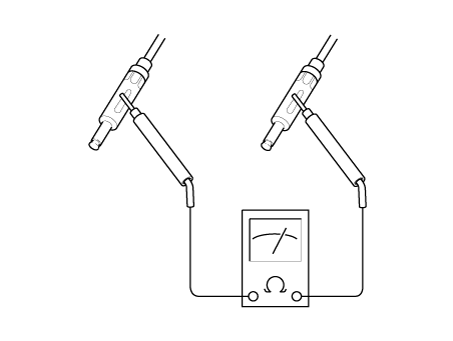

   Проверьте целостность цепи между центральными полюсами антенного кабеля.



2. 2

   Проверьте целостность цепи между внешними полюсами антенного кабеля. Там должна быть преемственность.



3. 3

   Если непрерывности нет, замените кабель антенны.

4. 4

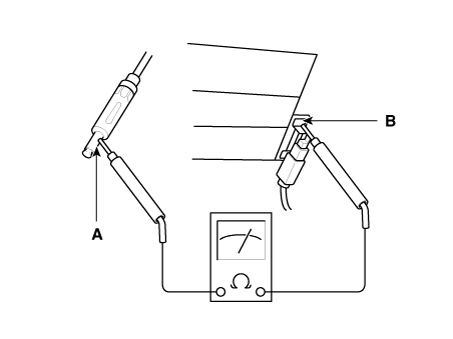

   Проверьте целостность цепи между центральным полюсом (A) антенного кабеля и вывод стеклянной антенны (B). Должна быть преемственность.



5. 5

   Если непрерывности нет, замените антенный усилитель.

6. 6

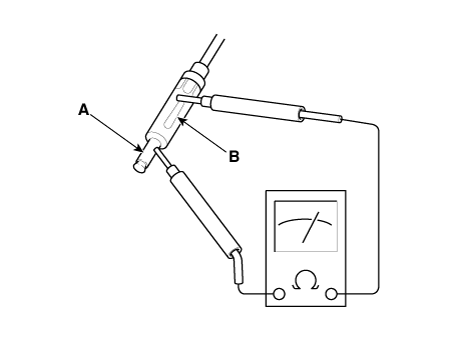

   Проверьте целостность цепи между центральным полюсом (A) и внешним полюсом (B) антенный кабель. Не должно быть преемственности.



7. 7

   Если есть целостность, замените кабель антенны.

Удаление

Стеклянный антенный усилитель

1. 1

   Снимите обивку правой задней стойки.

   (См. Кузов — «Облицовка задней стойки»)

2. 2

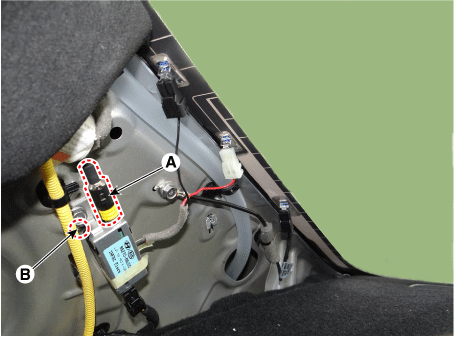

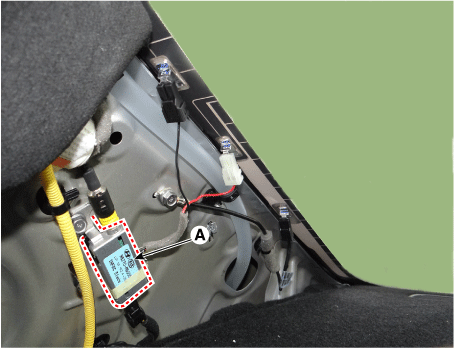

   Ослабьте болт, а затем снимите усилитель стеклянной антенны (A) после отсоединения. соединитель.



Антенна на крыше

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

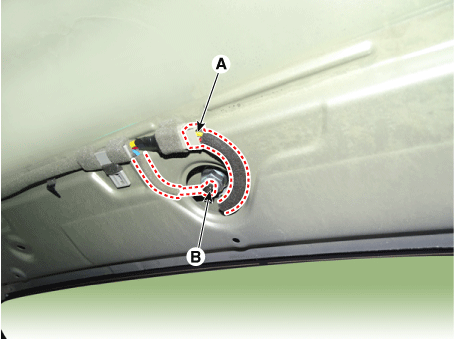

   Отсоедините разъем (А, В) от антенны.



4. 4

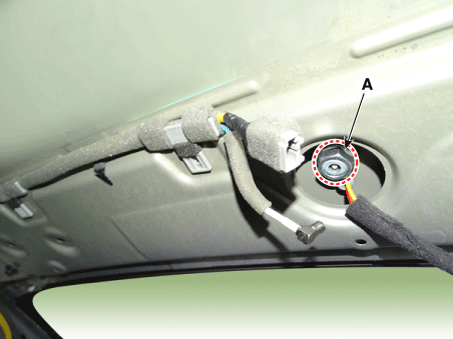

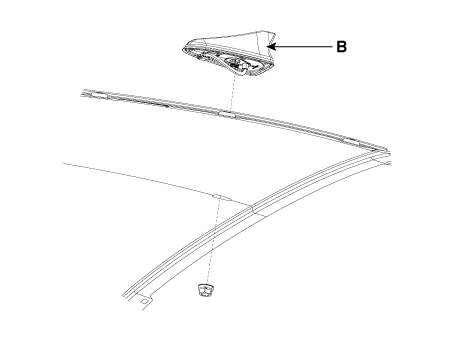

   Снимите антенну на крыше (B) после ослабления гайки (A).





Беспроводная антенна

1. 1

   Снимите комбинацию приборов.

   (См. Индикаторы и датчики - «Комбинация приборов»)

2. 2

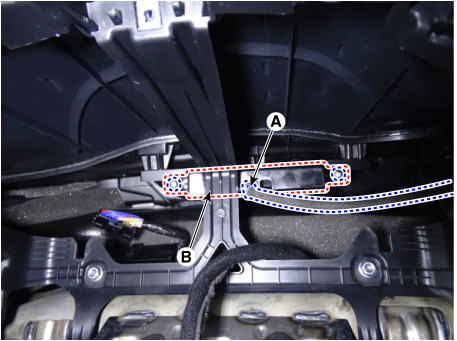

   Снимите беспроводную антенну (B), ослабив винт после отсоединения разъем (А).



Монтаж

1. Установите в порядке, обратном снятию.
