Kia Forte: система AVN / мультимедийный разъем
Принципиальные диаграммы

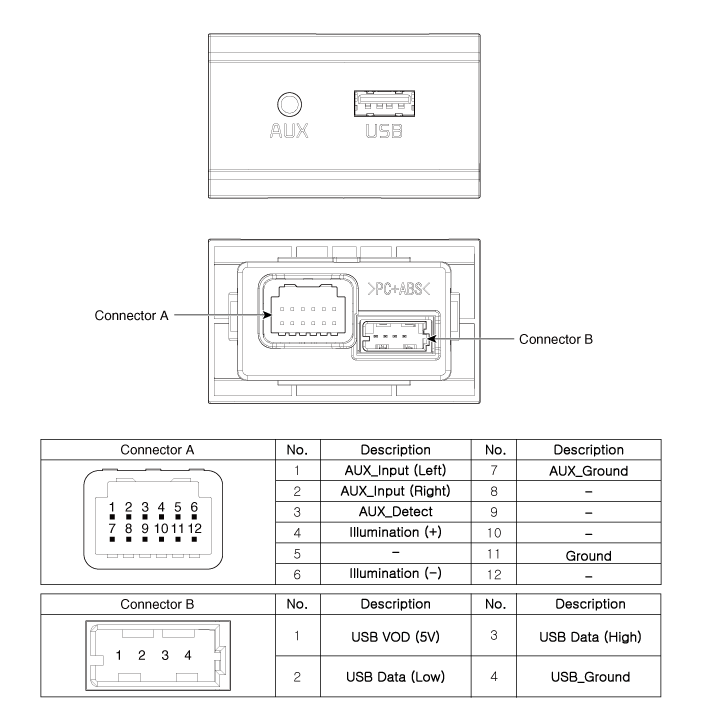

| Функция разъема и терминала |
Описание и работа

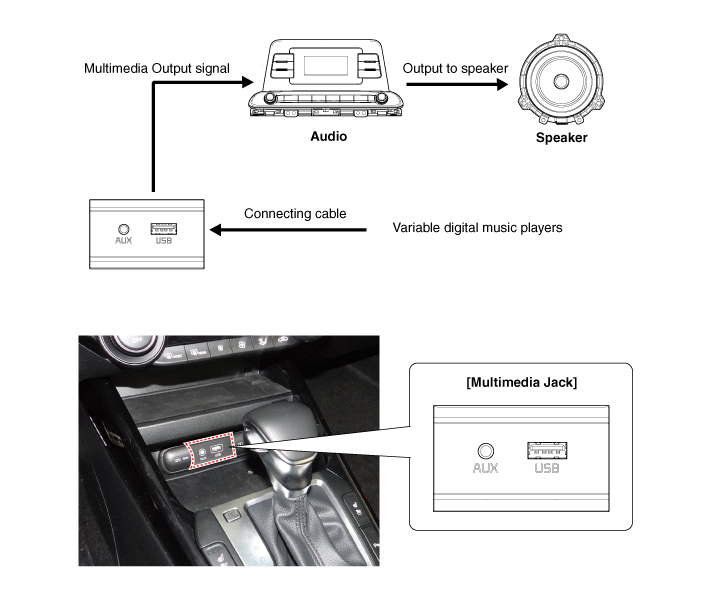

| Описание |
Мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которые любят слушать к внешним портативным музыкальным проигрывателям, таким как MP 3 и т. д., через автомобильный звук системы, когда она подключена к этому разъему. Клиент имеет эту дополнительную опцию.
В случае сохраненного уровня расширенных музыкальных проигрывателей, подключенных к AUX, звук блок не имеет питания.
Процедуры ремонта
| Удаление |
Поддевая плоской отверткой или используя инструмент для поддевания, оберните защитной лентой и наклейте защитную ленту вокруг соответствующих частей, для предотвращения повреждений. |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

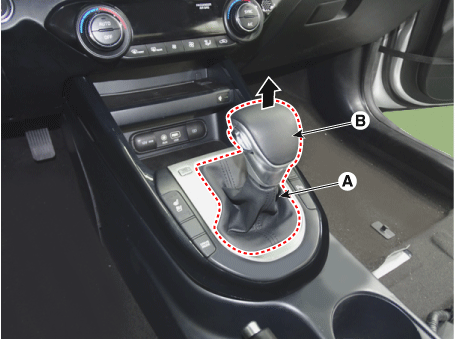

Снимите ручку (B), потянув ее в направлении стрелки после отделив пыльники (A) от верхней крышки консоли.
|
| 3. |

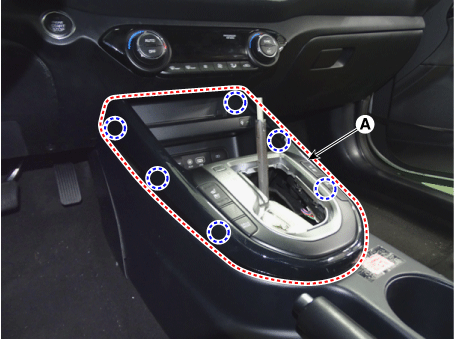

Снимите верхнюю крышку консоли (А).
|
| 4. |

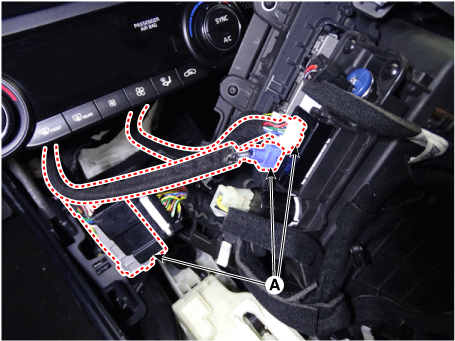

Отсоедините разъем (А) от верхней крышки консоли.
|
| 5. |

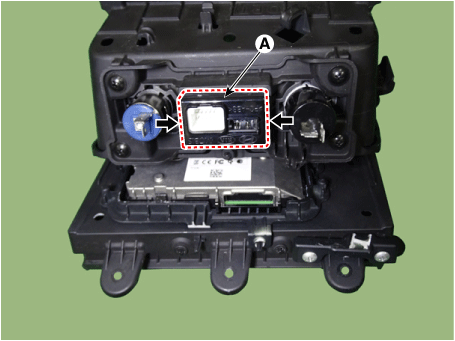

Снимите мультимедийный разъем (A) после освобождения фиксированных крючков.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
