Kia Stinger: система управления двигателем / клапан регулировки давления топлива (FPCV)

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Клапан регулирования давления топлива (FPCV)

Технические характеристики
Спецификация

Элемент
Спецификация
Сопротивление катушки (Ом)
0,47–0,53 [20°C(68°F)]

Описание и работа
Описание

Клапан регулировки давления топлива, установленный на топливном насосе высокого давления, управляет подача топлива в форсунки в соответствии с сигналом ECM, рассчитанным на основе при различных режимах работы двигателя.

Принципиальные диаграммы

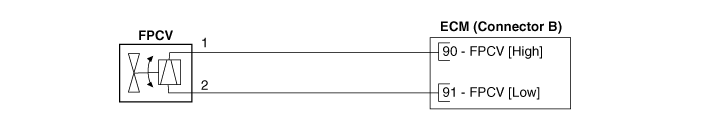

Принципиальная электрическая схема

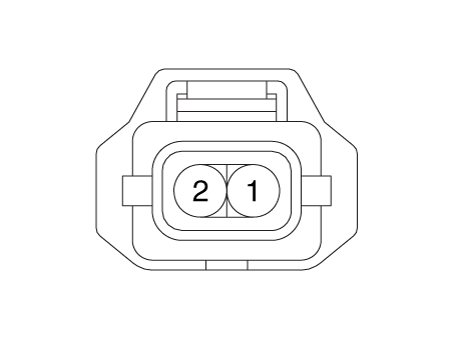

Соединитель жгута

Процедуры ремонта

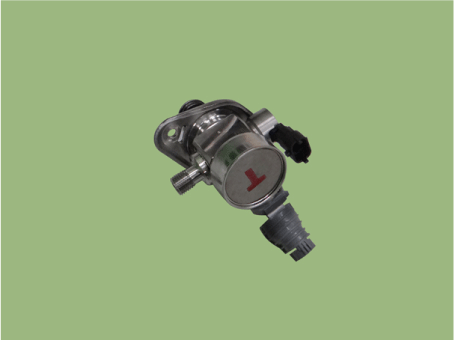

осмотр
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Отсоедините разъем клапана регулятора давления топлива.

3.

Измерьте сопротивление между клеммами клапана регулятора давления топлива. 1 и 2.

4.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: прибл. 0,5 Ом [20°C (68°F)]

Удаление

Клапан регулирования давления топлива нельзя заменить самостоятельно; должно заменить топливным насосом высокого давления.

(См. Топливная система — «Топливный насос высокого давления»)

Монтаж

Клапан регулирования давления топлива нельзя заменить самостоятельно; должно заменить топливным насосом высокого давления.

(См. Топливная система — «Топливный насос высокого давления»)

Поиск неисправностей

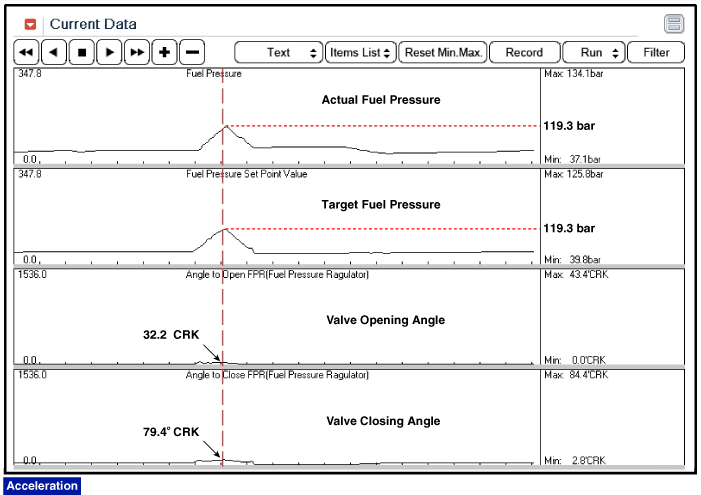

Форма сигнала
