Kia Stinger: Система управления двигателем/датчик положения распределительного вала (CMPS)

Технические характеристики

Описание и работа

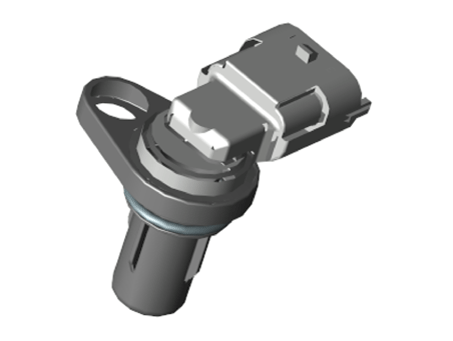

Датчик положения распределительного вала (CMPS) — это датчик Холла, который определяет положение распределительного вала. положение с помощью элемента зала.

Он связан с датчиком положения коленчатого вала (CKPS) и определяет положение поршня. каждого цилиндра, который не может быть обнаружен системой CKPS.

CMPS устанавливается на крышке головки двигателя и использует установленное целевое колесо. на распределительном валу. Датчик положения кулачка представляет собой датчик Холла. Как цель колесо проходит датчик холла, меняется магнитное поле в датчике. Датчик затем посылает сигнал, который создает прямоугольную волну, которая используется для точного определение местоположения каждого цилиндра для управления независимым последовательным впрыском каждого цилиндра.

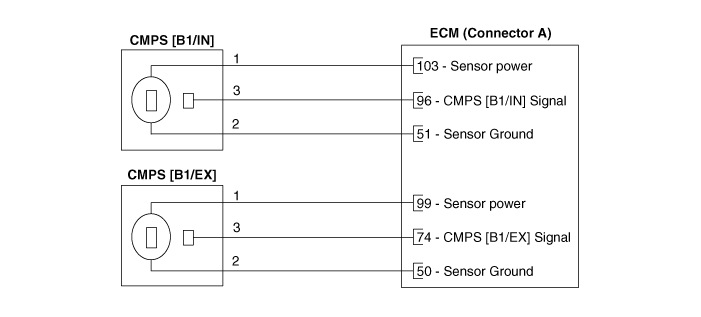

Принципиальные диаграммы

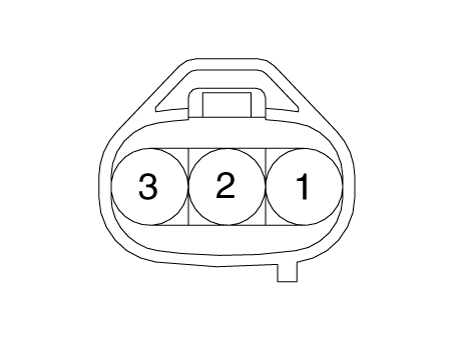

Соединитель жгута

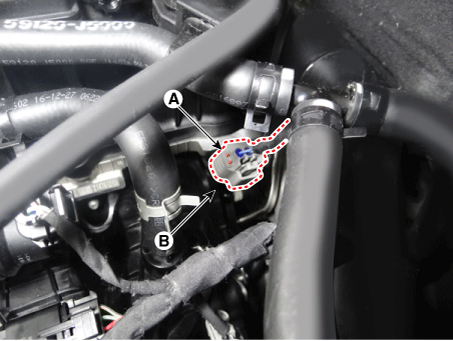

[Банк 1/Прием]

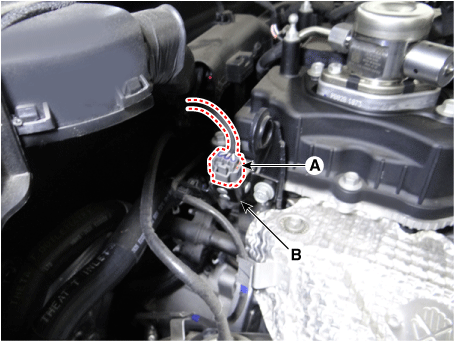

[Банк 1/Выхлоп]

Процедуры ремонта

• ЗАПРЕЩАЕТСЯ снимать датчик положения распределительного вала при работающем двигателе. во время работы или сразу после выключения двигателя. Деталь и двигатель масло горячее и может вызвать ожоги.

• Установите компонент с указанным крутящим моментом. • Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки. • Нанесите моторное масло на уплотнительное кольцо. • Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не повредить его во время установки. • Будьте осторожны, чтобы не повредить корпус датчика и разъем. • Будьте осторожны, чтобы не повредить уплотнительное кольцо.

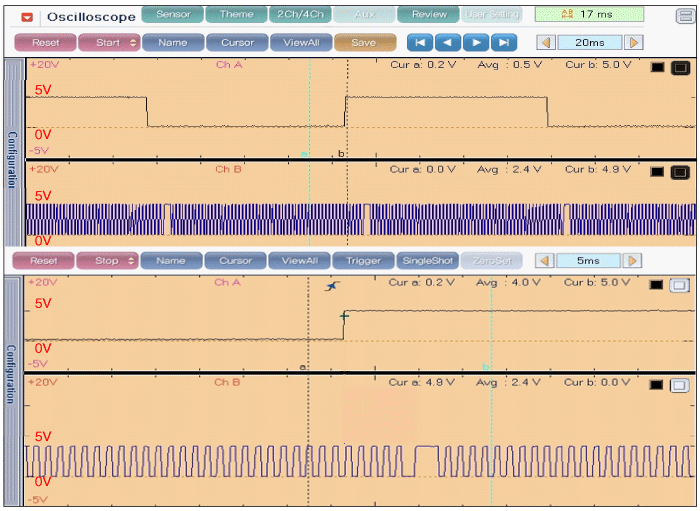

Поиск неисправностей
