Технические характеристики

Спецификация

HO2S [ряд 1/датчик 1]

Элемент	Спецификация
Сопротивление нагревателя (Ом)	2,5–4,0 [20°C (68°F)]

HO2S [ряд 1/датчик 2]

Элемент	Спецификация
Сопротивление нагревателя (Ом)	3,3–4,1 [20°C (69,8°F)]

Описание и работа

Описание

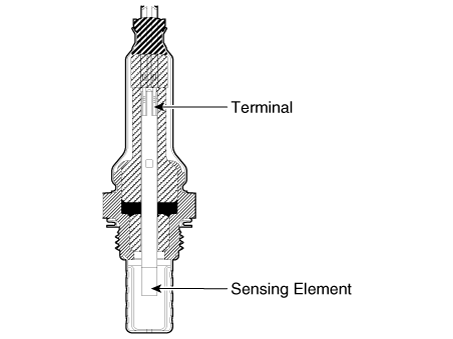

Установлен подогреваемый кислородный датчик (HO2S), состоящий из циркония и оксида алюминия. как до, так и после каталитического нейтрализатора для обнаружения воздушно-топливной соотношение и отправить его в ECM.

Датчик должен быть нагрет, чтобы работать должным образом. Чтобы он не нагревался, Датчик имеет нагреватель, который управляется ECM с помощью сигнала рабочего цикла. Когда температура выхлопных газов ниже заданного значения, отопитель прогревается вверх наконечник датчика.

Принципиальные диаграммы

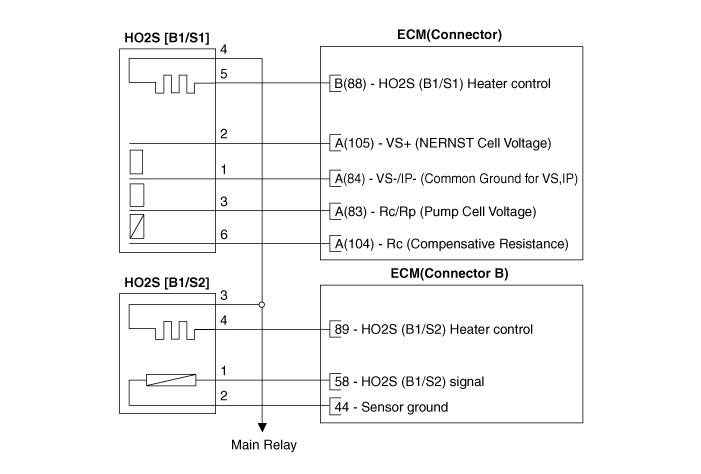

Принципиальная электрическая схема

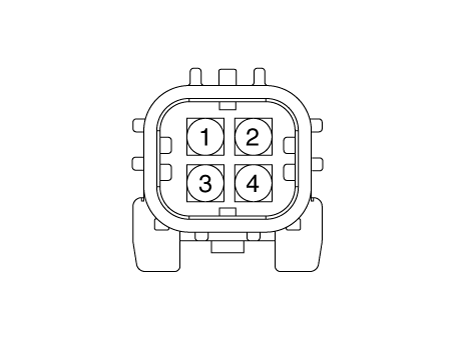

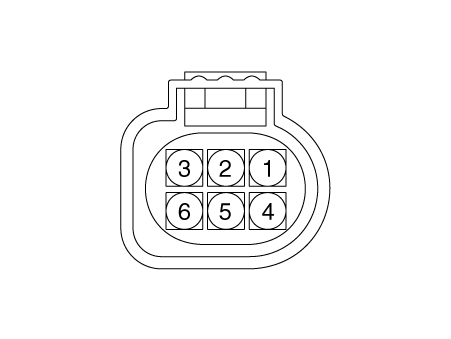

Соединитель жгута

[Банк 1/Датчик 1]

[Банк 1/Датчик 2]

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем датчика HO2S.

Измерьте сопротивление между клеммами 4 и 5 [B1/S1] датчика HO2S.

Спецификация: 2,5–4,0 Ом [20°C (68°F)]

Измерьте сопротивление между клеммами 3 и 4 [B1/S2] датчика HO2S.

Спецификация: 3,3–4,1 Ом [21 °C (69,8 °F)]

5.	Убедитесь, что сопротивление находится в пределах спецификации.

Удаление

Обратите внимание, что SST (номер детали: 09392-1Y100 или 09392-2H100) полезен, когда снятие подогреваемого кислородного датчика.

[Банк 1/Датчик 1]

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

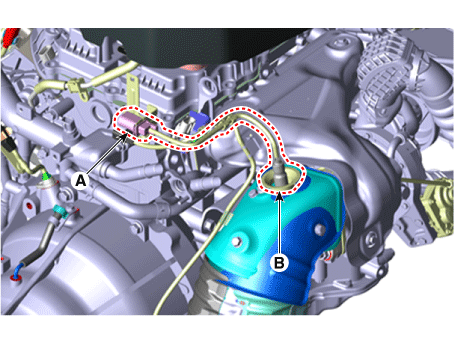

2.	Отсоедините разъем (А) и снимите датчик (В).

[Банк 1/Датчик 2]

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

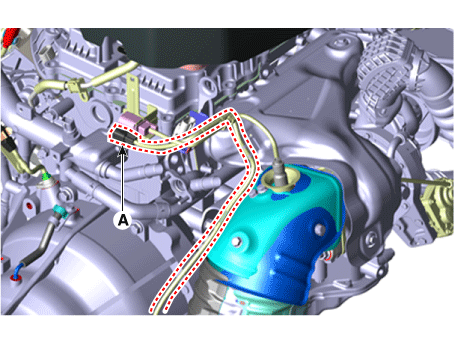

2.	Отсоедините разъем (А).

3.	Поднимите автомобиль.

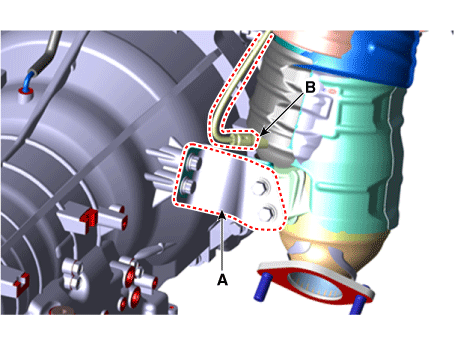

4.	Снимите кронштейн каталитического нейтрализатора (А).

5.	Снимите датчик (В).

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Не допускайте попадания на чувствительный элемент и разъем чистящего средства, спрея или смазка, так как масляная субстанция может привести к неисправности датчика.

•	Датчик и его проводка могут быть повреждены при контакте с выхлопной системой. системы (например, выпускной коллектор, каталитический нейтрализатор).

Установите в порядке, обратном снятию.

Датчик кислорода с подогревом:

39,2–49,1 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)
