Kia Stinger: Система управления двигателем / датчик температуры охлаждающей жидкости двигателя (ECTS)

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры охлаждающей жидкости двигателя (ECTS)

Технические характеристики
Спецификация

Температура
Сопротивление (кОм)
°С
°F
-40
-40
48.14
-20
-4
14.13 - 16.83
0
32
5,79
20
68
2,31 - 2,59
40
104
1,15
60
140
0,59
80
176
0,32

Описание и работа
Описание

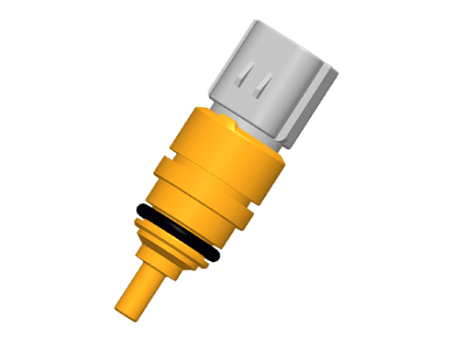

Датчик температуры охлаждающей жидкости двигателя расположен в канале охлаждающей жидкости двигателя в головке блока цилиндров. Датчик (ECTS) определяет температуру охлаждающей жидкости двигателя. ECTS использует термистор который меняет сопротивление в зависимости от температуры.

Электрическое сопротивление ECTS уменьшается с повышением температуры, и увеличивается с понижением температуры. Опорный +5В подается на ECTS через резистор в ECM. То есть резистор в ECM и термистор в ECTS соединены последовательно. Когда значение сопротивления термистора в ECTS изменяется в зависимости от температуры охлаждающей жидкости двигателя, выходное напряжение также меняется.

При работе холодного двигателя ECM увеличивает частоту впрыска топлива. и управляет моментом зажигания, используя информацию о температуре охлаждающей жидкости двигателя. во избежание остановки двигателя и улучшения управляемости.

Принципиальные диаграммы

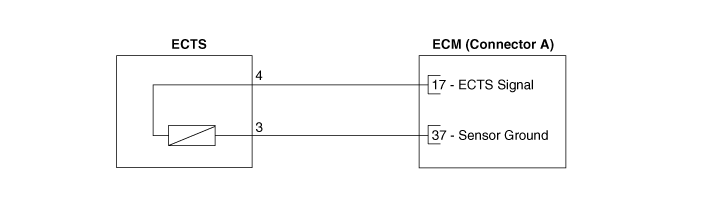

Принципиальная электрическая схема

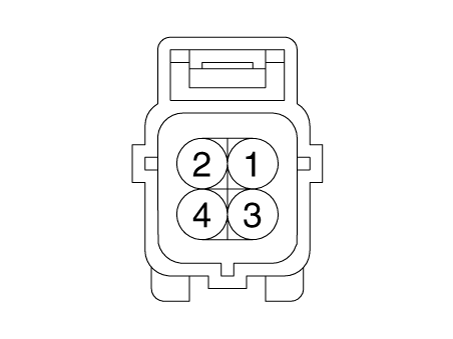

Соединитель жгута

Процедуры ремонта
осмотр
1.

Выключите зажигание.

2.

Удалите ECTS (см. «Удаление»).

3.

После погружения термистора датчика в охлаждающую жидкость двигателя измерьте сопротивление между клеммами ECTS 3 и 4.

4.

Убедитесь, что сопротивление находится в пределах спецификации.

Температура
Сопротивление (кОм)
°С
°F
-40
-40
48.14
-20
-4
14.13 - 16.83
0
32
5,79
20
68
2,31 - 2,59
40
104
1,15
60
140
0,59
80
176
0,32

Удаление
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите кожух двигателя.

(См. Механическая система двигателя — «Крышка двигателя»)

3.

Снимите верхнюю крышку капота в сборе.

(См. Кузов (внутри и снаружи) — верхняя крышка кожуха").

4.

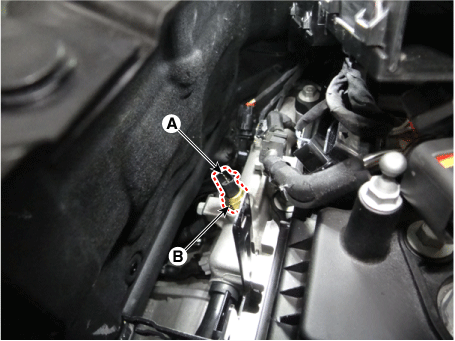

Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (А).

5.

Снимите датчик температуры охлаждающей жидкости двигателя (В) с датчика температуры воды. контрольная сборка.

Монтаж
•

Установите компонент с указанным крутящим моментом.

•

Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•

Нанесите охлаждающую жидкость двигателя на уплотнительное кольцо.

•

Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не чтобы повредить его.

1.

Установите в порядке, обратном снятию.

2.

Долейте охлаждающую жидкость двигателя.

(См. Механическая система двигателя — «Охлаждающая жидкость»)
