Датчик температуры выхлопных газов (EGTS)

Технические характеристики

Спецификация

Температура выхлопных газов Датчик (EGTS) №1, 2

▷ Тип: Термисторный тип

Описание и работа

Описание

Установленный в выпускном коллекторе датчик температуры отработавших газов (EGTS) №1 для WGT измеряет температуру выхлопных газов, поступающих в WGT.

Устанавливается в блоке бензинового сажевого фильтра (GPF), датчик температуры выхлопных газов. Датчик (EGTS) №2 для GPF измеряет температуру выхлопных газов, поступающих в ГПФ.

Когда заданное состояние двигателя выполняется, ECM сжигает сажу, собранную в GPF, с выхлопной газ. При этом температура выхлопных газов является важным фактором состояние двигателя.

Принципиальные диаграммы

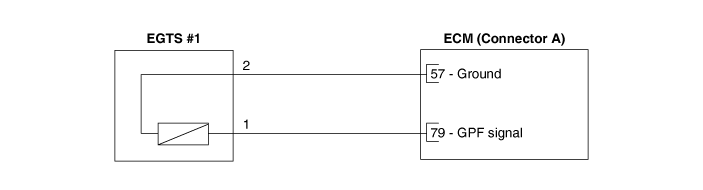

Принципиальная электрическая схема

ЕГТС №1

Соединитель жгута

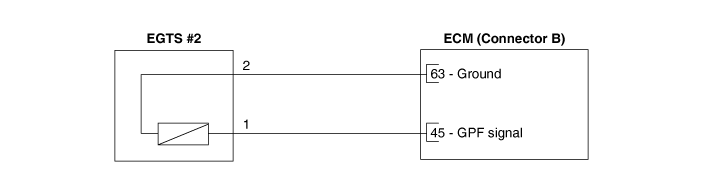

ЭГТС №2

Соединитель жгута

ЭГТС №3

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем датчиков температуры отработавших газов №1/№2/№3.

3. 3

   Измерьте сопротивление между клеммой сигнала датчика и клеммой заземления.

4. 4

   Убедитесь, что сопротивление находится в пределах спецификации.

   Выхлопной газ Датчик температуры [EGTS №1, №2, №3 (Т3, Т4, Т5)]

   Температура [°C (°F)]	Сопротивление (кОм)
   -40 (-40)	0,17
   0 (-32)	0,201
   100 (212)	0,276
   200 (392)	0,35
   300 (572)	0,42
   400 (752)	0,489
   500 (932)	0,555
   600 (1112)	0,618
   700 (1292)	0,68
   800 (1472)	0,739
   850 (1562)	0,767

Снятие и установка

[ЕГТС №1]

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Снимите пол под крышкой.

3. 3

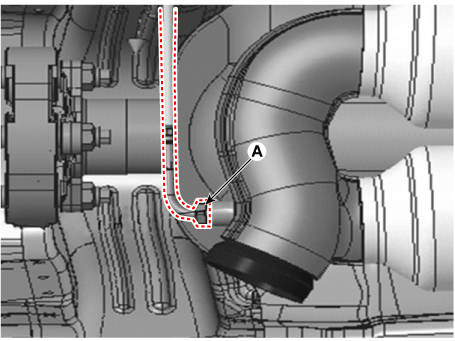

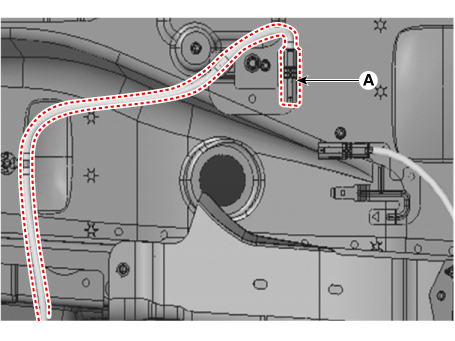

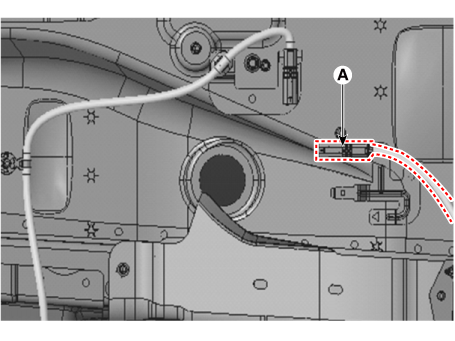

   Отсоедините разъем EGTS (А).



4. 4

   Удалите EGTS (A).

   Датчик температуры отработавших газов (EGTS):

   39,2–49 Н·м



5. 5

   Установите датчик в порядке, обратном снятию.

[ЕГТС #2]

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Снимите пол под крышкой.

3. 3

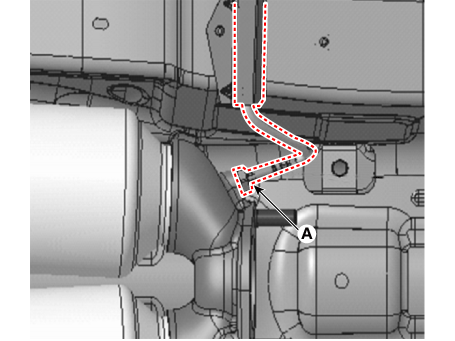

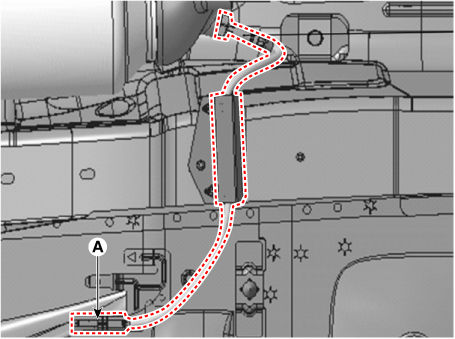

   Отсоедините разъем EGTS (А).



4. 4

   Удалите EGTS (A).

   Датчик температуры отработавших газов (EGTS):

   39,2–49 Н·м



5. 5

   Установите датчик в порядке, обратном снятию.

[ЕГТС №3]

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Снимите пол под крышкой.

3. 3

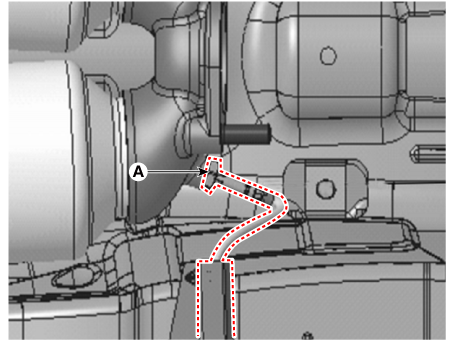

   Отсоедините разъем EGTS (А).



4. 4

   Удалите EGTS (A).

   Датчик температуры отработавших газов (EGTS):

   39,2–49 Н·м



5. 5

   Установите датчик в порядке, обратном снятию.
