Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	18,5–22,5 [20°C (68°F)]

Описание и работа

Описание

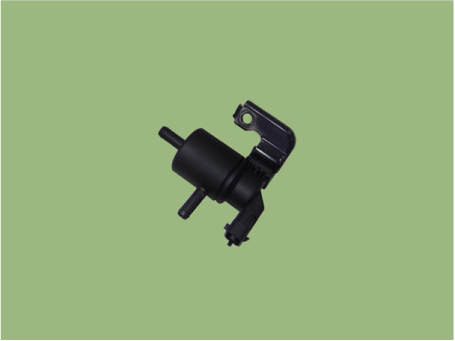

Установленный на расширительном баке электромагнитный клапан управления продувкой (PCSV) управляет проход между адсорбером и впускным коллектором. Этот электромагнитный клапан открыт, когда ECM заземляет линию управления клапаном. Когда проход открыт (PCSV ON), пары топлива, хранящиеся в адсорбере, передаются во впускной коллектор.

Принципиальные диаграммы

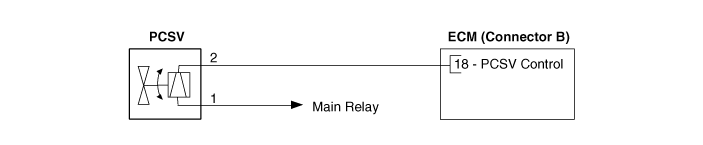

Принципиальная электрическая схема

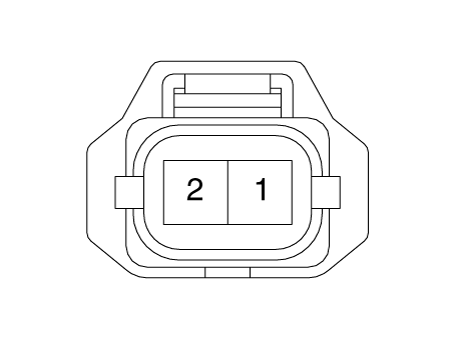

Соединитель жгута

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем PCSV.

3.	Измерьте сопротивление между клеммами 1 и 2 PCSV.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 22,0–26,0 Ом [20°C(68°F)]

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Механическая система двигателя — «Крышка двигателя»)

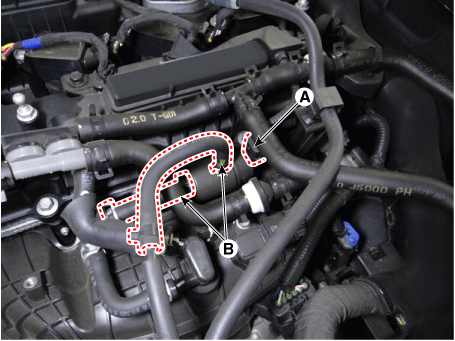

3.	Отсоедините разъем электромагнитного клапана управления продувкой (А).

4.	Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Соблюдайте осторожность, чтобы не допустить попадания посторонних материалов в клапан.

1.	Установите в порядке, обратном снятию.
