Датчик температуры окружающей среды (ATS)

Технические характеристики

Спецификация

Описание и работа

Описание

Датчик температуры окружающего воздуха (ATS), установленный на переднем модуле, определяет температура окружающей среды. ECM получает данные о температуре всасываемого воздуха и окружающего воздуха. температуры в то же время, чтобы точно контролировать количество подаваемого всасываемого воздуха через турбокомпрессор. Электрическое сопротивление термистора уменьшается. при повышении температуры и наоборот. Этот датчик имеет отрицательную температуру Коэффициент (NTC) и его сопротивление обратно пропорциональны температуре.

Принципиальные диаграммы

Принципиальная электрическая схема

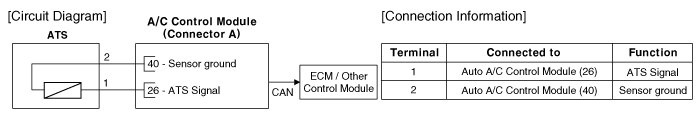

Авто кондиционер

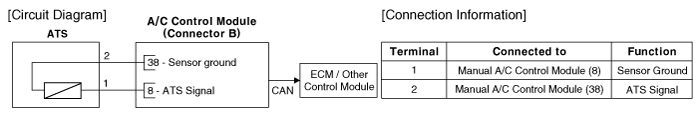

Ручной кондиционер

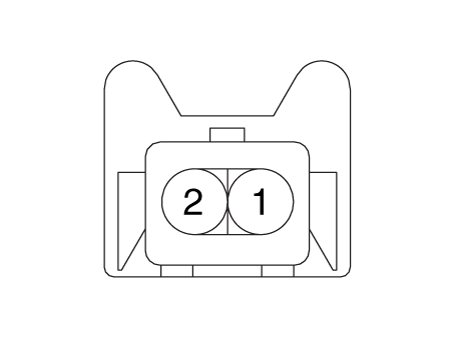

Соединитель жгута

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем ATS.

3. 3

   Измерьте сопротивление между клеммами 1 и 2 ATS.

4. 4

   Убедитесь, что сопротивление находится в пределах спецификации.

   Температура [⁰C(⁰F)]	Сопротивление (кОм)
   -40(-40)	811,1 - 956,8
   -20(-4)	255,6 - 287,7
   0(32)	91,5 - 98,8
   20(68)	36,6 - 38,0
   30(86)	23,8 - 24,7
   40(104)	15,7 - 16,6
   50(122)	10,6 - 11,3
   60(140)	7,2 - 7,9
   80(176)	3,6 - 4,0

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднюю крышку моторного отсека.

   (См. Механическая система двигателя — «Машинное отделение под крышкой»)

3. 3

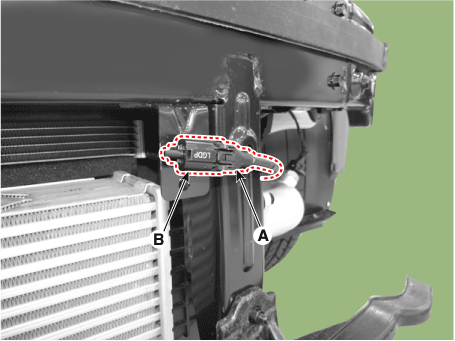

   Отсоедините разъем (А) и снимите датчик температуры окружающей среды. датчик (В).



Монтаж

1. Установите в порядке, обратном снятию.
