Технические характеристики

Спецификация

Элемент	Спецификация
Выходное напряжение (В)	5
Давление (кПа)	32,5 - 284
Рабочее напряжение (В)	4,5 - 5,5

Давление [кПа (кгс/см², psi)]	Выходное напряжение (Vref = 5 В)
32,5 (0,33, 4,71)	0,5
70 (0,71, 10,1)	1.1
270 (2,75, 39,1)	4.3
284 (2,89, 41,1)	4,5

Описание и работа

Описание

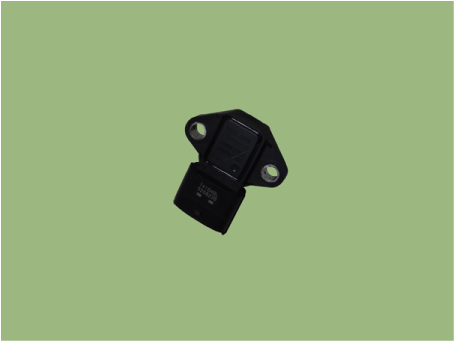

Установленный на блоке промежуточного охладителя датчик давления наддува (BPS) измеряет давление сжатого воздуха в турбокомпрессоре.

БПС состоит из пьезоэлектрического элемента и гибридной ИС, усиливающей мощность элемента. выходной сигнал. Элемент представляет собой кремниевую диафрагму и адаптируется к давлению. Эффект переменного резистора полупроводника. Одна сторона кремниевой диафрагмы составляет 100% вакуум и давление турбонагнетателя применяются с другой стороны. Следовательно, выход полученный от изменения кремния пропорционально изменению давления.

Принципиальные диаграммы

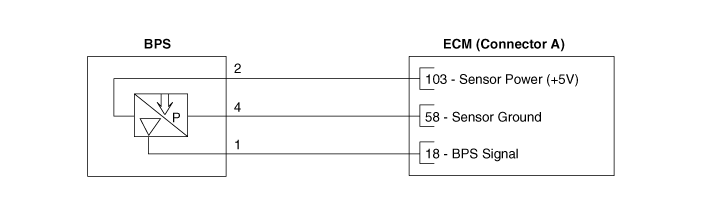

Принципиальная электрическая схема

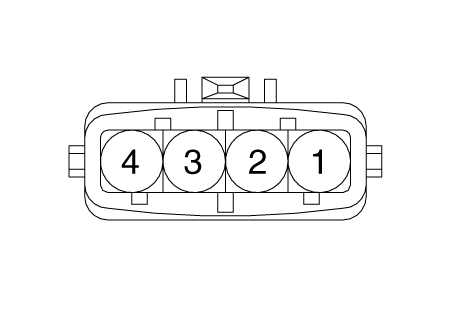

Соединитель жгута

Процедуры ремонта

осмотр

1.	Подключите KDS к разъему канала передачи данных (DLC).

Измерьте выходное напряжение BPS на холостом ходу при включенном зажигании.

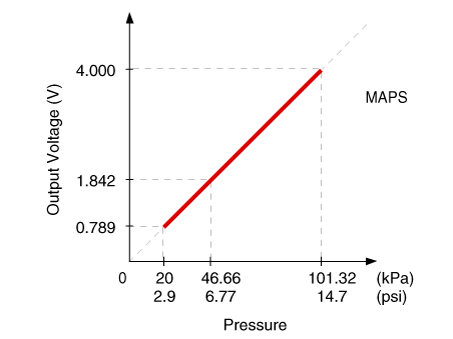

Давление [кПа (кгс/см², psi)]	Выходное напряжение (В) [Vref=5V]
20,0 (0,20, 2,9)	0,79
46,7 (0,47, 6,77)	1,84
101,3 (1,03, 14,7)	4.0

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините разъем датчика давления наддува (А).

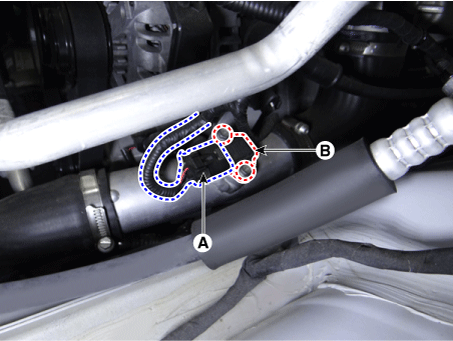

Выверните крепежные болты (В) и снимите датчик с промежуточного охладителя. выпускная труба.

Болт крепления датчика давления наддува:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не чтобы повредить его.

1.	Установите в порядке, обратном снятию.
