Kia Stinger: система управления двигателем / привод переменного заряда (VCMA)
Компоненты и расположение компонентов
| Компоненты |

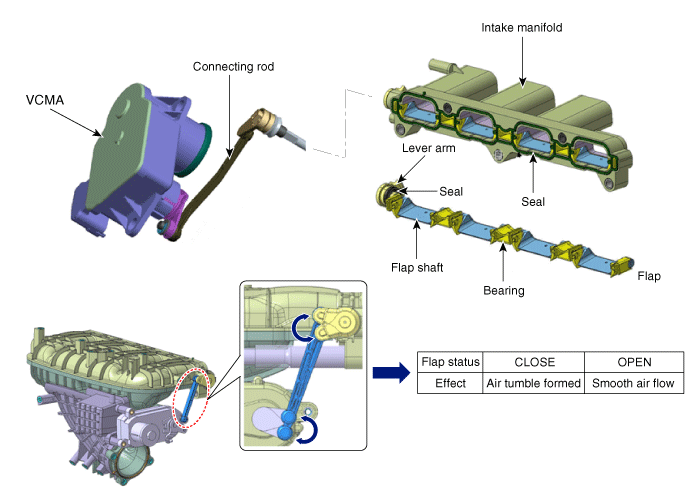

ECM напрямую управляет приводом, а вращение двигателя приводит в действие VCM. заслонка впускного коллектора в звеньевой конструкции для создания переворота в воздухе. Установлен внутри привод, двигатель и датчик положения определяют положение заслонки и отправляют обратная связь с ECM для определения текущего положения заслонки и обнаружения ненормальной работы из-за прилипания инородного тела.
Описание и работа
| Описание |

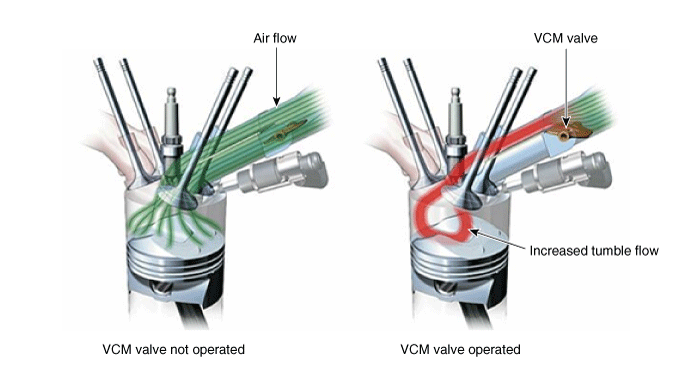

Привод с переменным движением заряда усиливает движение воздуха, который течет внутри цилиндр, улучшает характеристики сгорания и увеличивает крутящий момент двигателя и расход топлива. Эффективность в диапазоне низких и средних скоростей. ECM включает и выключает двигатель для управления ВКМА. VCMA обычно «закрыт» и создает переворот для воздухозаборника, когда автомобиль запущен. Когда автомобиль ускоряется и достигает прибл. 2600 об/мин, привод работает Заслонка VCM (открытая) и облегчает поток всасываемого воздуха.
| Операция |
Принципиальные диаграммы

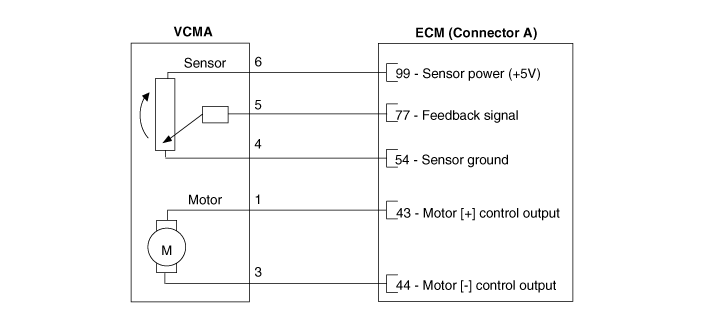

| Принципиальная электрическая схема |

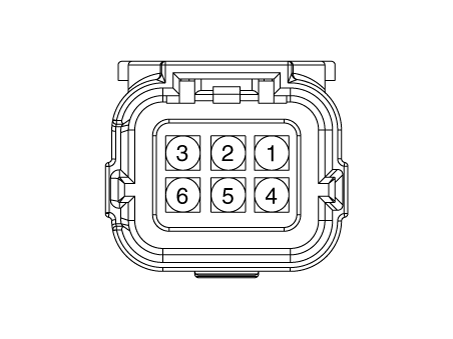

Соединитель жгута
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор») |
| 3. |

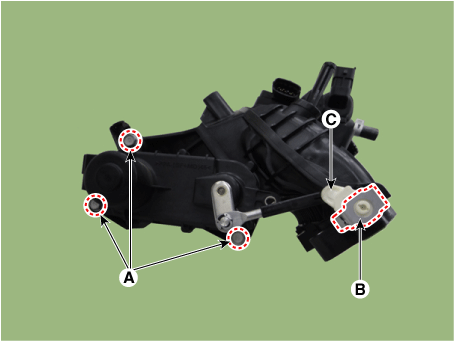

Выверните болты крепления привода переменного заряда (А). |
| 4. |
Снимите зажим стержня VCMA (B) и соединительное звено между клапаном (C) с помощью отвертки.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
| Корректирование |
После замены VCMA (привод переменного заряда) или впускного коллектор, обязательно удалите предыдущее адаптивное значение VCMA, выполнив процедура «сброса адаптивных значений» с помощью KDS. |
Процедура обучения VCMA выполняется автоматически во время движения, но процедура ручного обучения также доступна для немедленного доступа к надлежащему операция.
|
| 1. |
Выключите зажигание. |
| 2. |
Подключите KDS к разъему канала передачи данных (DLC). |
| 3. |
Включите зажигание. |
| 4. |
Выберите «Автомобиль, Год выпуска, Двигатель, Система». |
| 5. |
Выберите «Управление программным обеспечением автомобиля». |
| 6. |
Удалите предыдущее адаптивное значение VCMA, выбрав «Сброс адаптивного Ценности".
|
| 7. |
Нажмите [Сброс], когда будете готовы. |
| 8. |
Сброс завершен. |
