Kia Stinger: Система управления двигателем/датчик положения коленчатого вала (CKPS)
Технические характеристики
|
Технические характеристики
|
Элемент
|
Спецификация
|
Тип
|
Чувствительность к магнитному полю
|
Выходное напряжение (В)
|
4,75 - 5,25 (25°С)
|
Входное напряжение (В)
|
0,6 - 4,5
|
Воздушная крышка (мм)
|
0,5 - 1,5
|
Описание и работа
Датчик положения коленчатого вала (CKPS) определяет положение коленчатого вала и является одним из
из важнейших датчиков системы управления двигателем. Отсутствие сигнала CKPS
может привести к остановке двигателя. Устанавливается на блок цилиндров или картер коробки передач,
он генерирует переменный ток за счет поля магнитного потока, создаваемого датчиком и
целевое колесо во время работы двигателя.
Целевое колесо состоит из 58 слотов и 2 недостающих слотов на 360 градусов CA (Crank
Угол).
Принципиальные диаграммы
|

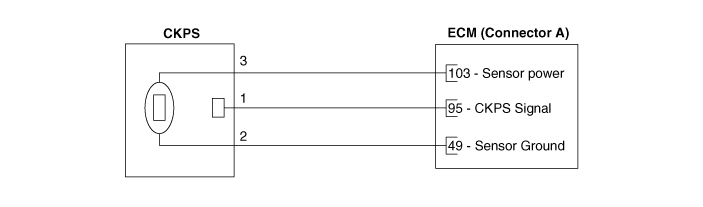

Принципиальная электрическая схема
|

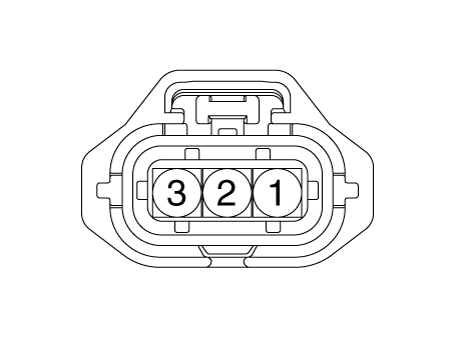

Соединитель жгута
Процедуры ремонта
|
1.
|

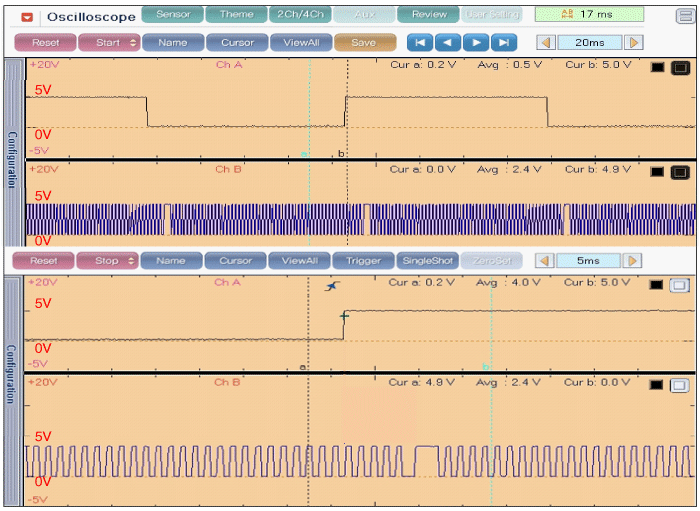

Проверьте форму сигнала CMPS и CKPS с помощью KDS.
|
Спецификация: см. «Форму волны»
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|

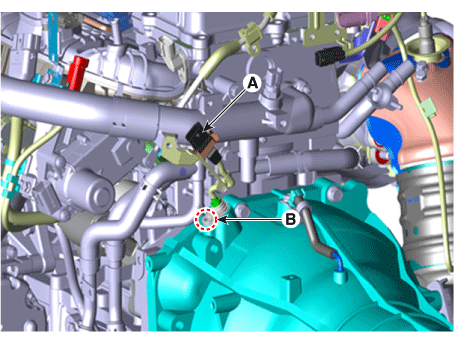

Отсоедините разъем датчика положения коленчатого вала (А).
|
|
3.
|

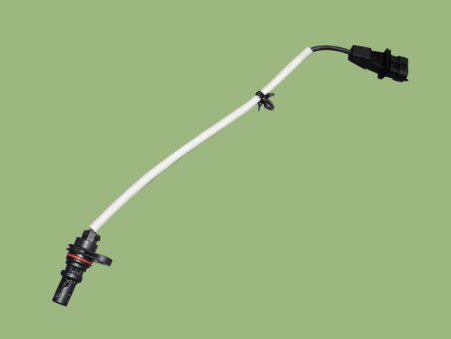

Снимите установочный болт (А), а затем снимите положение коленчатого вала.
датчик.
|
Болт крепления датчика положения коленчатого вала:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента.
Если компонент упал, проверьте его перед установкой.
|
|
•
|
Нанесите моторное масло на уплотнительное кольцо.
|
|
•
|
Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не
чтобы повредить его.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
