Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры воздуха на впуске (IATS)

Технические характеристики
Спецификация

Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-20
-4
13.89 - 16.03
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
40
104
1,08 - 1,21
50
122
1,56 - 1,74
60
140
0,54 - 0,62
80
176
0,29 - 0,34

Описание и работа
Описание

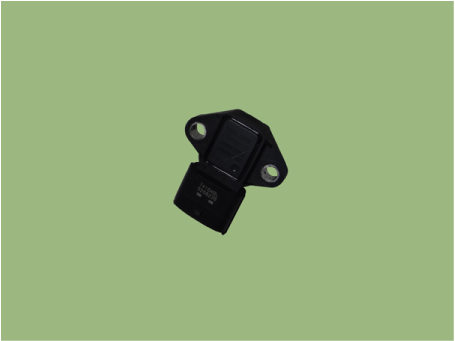

Установлен внутри датчика абсолютного давления во впускном коллекторе, температуры всасываемого воздуха. Датчик (IATS) определяет температуру всасываемого воздуха.

Для точного расчета количества воздуха используется коррекция температуры воздуха. необходимо, так как плотность воздуха зависит от температуры. Таким образом, ECM использует не только Сигнал MAPS, а также сигнал IATS. Этот датчик имеет отрицательный температурный коэффициент (NTC) термистор с сопротивлением, обратно пропорциональным температуре.

Принципиальные диаграммы

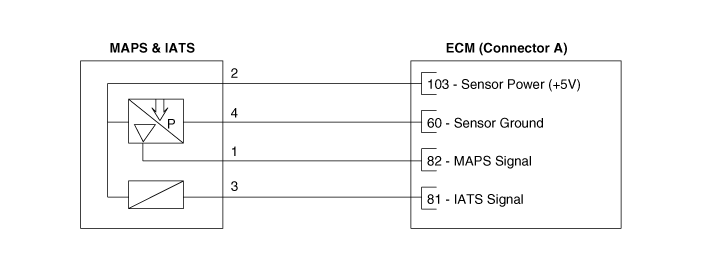

Принципиальная электрическая схема

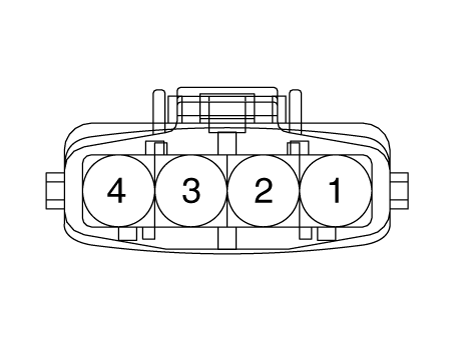

Соединитель жгута

Процедуры ремонта
осмотр
1.

Выключите зажигание.

2.

Отсоедините разъем IATS.

3.

Измерьте сопротивление между клеммами 3 и 4 IATS.

4.

Убедитесь, что сопротивление находится в пределах спецификации.

Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-20
-4
13.89 - 16.03
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
40
104
1,08 - 1,21
50
122
1,56 - 1,74
60
140
0,54 - 0,62
80
176
0,29 - 0,34

Удаление
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите кожух двигателя.

(См. Механическая система двигателя — «Крышка двигателя»)

3.

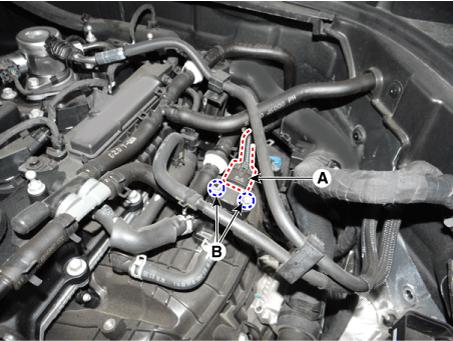

Отсоедините разъем датчика температуры впускного воздуха (А).

4.

Выверните установочные болты (B) и снимите датчик с впускной коллектор.

Болт крепления датчика температуры воздуха на впуске:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж
•

Установите компонент с указанным крутящим моментом.

•

Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•

Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не чтобы повредить его.

1.

Установите в порядке, обратном снятию.
