Kia Stinger: Система управления двигателем/датчик детонации (KS)

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик детонации (КС)

Технические характеристики

Спецификация

Элемент	Спецификация
Емкость (пФ)	850 - 1150
Сопротивление (МОм)	прибл. 1

Описание и работа

Описание

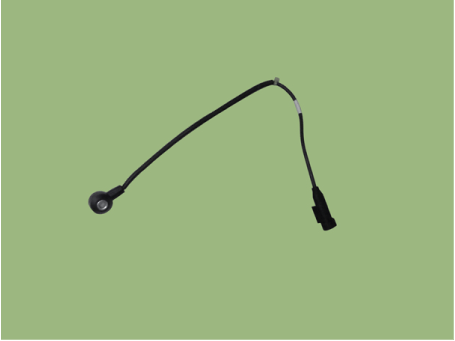

Стук — явление, характеризующееся нежелательной вибрацией и шумом, может привести к повреждению двигателя. Датчик детонации (КС) установлен на блоке цилиндров и чувствует стук двигателя.

Когда возникает детонация, вибрация блока цилиндров передается как давление. к пьезоэлементу, а датчик выдает сигнал напряжения на ECM. На При получении этого сигнала ECM будет контролировать угол опережения зажигания, замедляя зажигание. опережение зажигания, а затем опережение зажигания, когда стук исчезнет. Этот последовательное управление может улучшить мощность двигателя, крутящий момент и экономию топлива.

Принципиальные диаграммы

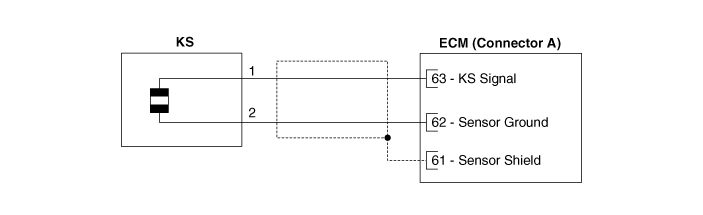

Принципиальная электрическая схема

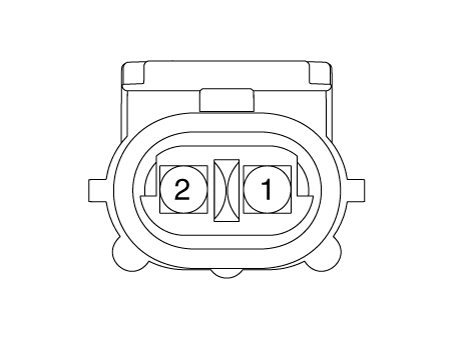

Соединитель жгута

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем датчика детонации.

3.	Измерьте сопротивление между клеммами 1 и 2 форсунки.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: Около 4,87 МОм [20°C(68°F)]

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор»)

3.	Снимите напорную трубу и инжектор в сборе. (См. Система подачи топлива — «Напорная труба»)

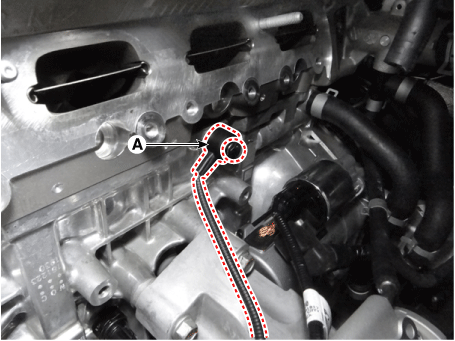

Снимите датчик детонации (А), предварительно ослабив крепежный болт. цилиндрический блок.

Болт крепления датчика детонации:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

1.	Установите в порядке, обратном снятию.
